Fehlauslösungen und katastrophale Geräteausfälle sind häufig auf einen nicht ordnungsgemäß spezifizierten Stromkreisschutz zurückzuführen. Standard-Thermoschutzschalter basieren auf Bimetallstreifen, die sich bei Erwärmung verformen, was in Umgebungen mit schwankenden Umgebungstemperaturen eine erhebliche Einschränkung darstellt. Hohe Hitze führt zu einer vorzeitigen Auslösung, während extreme Kälte die Auslösereaktion verzögert und Maschinen anfällig macht. Ingenieure stehen vor der ständigen Herausforderung, präzise Lastprofile, insbesondere hohe Einschaltströme, anzupassen, ohne den Leistungsschalter zu überdimensionieren und die Sicherheit zu beeinträchtigen.
Eine temperaturstabile Lösung bieten hydraulische Magnetschutzschalter. Sie arbeiten mit einer Magnetspule und einem mit Flüssigkeit gefüllten Stoßdämpfer und lösen ausschließlich auf der Grundlage des tatsächlich durch den Stromkreis fließenden Stroms aus. Dieser Mechanismus macht eine thermische Leistungsreduzierung überflüssig. Eine erfolgreiche Integration erfordert eine strenge Bewertung der Auslösekurven, elektrischen Nennwerte, mechanischen Einschränkungen und Schaltungskonfigurationen. Durch die Beherrschung der richtigen Auswahl hydraulischer Magnetschutzschalter können Ingenieure Fehler sofort isolieren und dabei harmlose Anlauftransienten ignorieren.
Temperaturunabhängigkeit: Hydraulische Magnetschalter lösen ausschließlich strombasiert aus, wodurch die Leistungsminderungsanforderungen entfallen, die mit thermischen Schaltern in extremen Umgebungen verbunden sind.
Präzision der Auslösekurve: Die Auswahl der richtigen Zeitverzögerungskurve ist entscheidend, um Einschaltströme (z. B. Motoren, Transformatoren) zu bewältigen, ohne den Kurzschlussschutz zu beeinträchtigen.
Anwendungsspezifische Nennwerte: Wechsel- und Gleichspannungswerte, Frequenzkompatibilität und Unterbrechungskapazität müssen genau auf die Betriebsumgebung des Geräts abgestimmt sein.
Vielseitige interne Konfigurationen: Erweiterte Konfigurationen wie Hilfsschalter, Spannungsauslöser und Doppelspulendesigns ermöglichen eine nahtlose Integration in automatisierte Regelkreise und SPS.
Inhaltsverzeichnis
Zuverlässiger Geräteschutz erfordert eine störungsfreie Auslösung und eine sofortige Fehlerisolierung. Der Leistungsschalter muss in unterschiedlichen Betriebsumgebungen eine konstante Leistung erbringen, unabhängig davon, ob er in einem eiskalten Telekommunikationsgehäuse im Freien oder in einer schwülen Schalttafel in der Fabrikhalle installiert ist. Standardmäßige thermische Geräte bestehen diesen Test nicht, wenn die Umgebungstemperatur schwankt. Dies zwingt die Ingenieure dazu, den Leistungsschalter zu überdimensionieren, um Fehlauslösungen im Sommer zu verhindern, wodurch die Ausrüstung im Winter unzureichend geschützt ist. Die hydraulische Magnettechnologie löst dieses Problem, indem sie den Auslösemechanismus vollständig von der Umgebungswärme entkoppelt.
Hydraulische Magnetschalter nutzen eine Magnetspule, einen federvorgespannten Eisenkern und ein mit Silikonflüssigkeit gefülltes Stoßdämpferrohr. Das durch den Laststrom erzeugte Magnetfeld zieht den Eisenkern entgegen der Federspannung. Da dies auf Elektromagnetismus und nicht auf Wärmeausdehnung beruht, behält der Leistungsschalter unabhängig von der Umgebungstemperatur einen 100-prozentigen Nennstrom bei. Die Leistung ist konstant von -40 °C bis +85 °C. Bimetall-Alternativen erfordern komplexe thermische Derating-Kurven, um Fehlauslösungen in heißen Gehäusen zu verhindern, was den Designprozess verkompliziert und inakzeptable Leistungsvariablen mit sich bringt.
Viele industrielle Lasten, wie z. B. Induktionsmotoren, große Transformatoren und Netzteile mit hoher Kapazität, ziehen während des Startvorgangs massive Stromspitzen. Die Viskosität der Silikonflüssigkeit im Inneren des Dämpfers sorgt für eine kontrollierte Zeitverzögerung. Wenn ein harmloser Einschaltstrom auf die Spule trifft, zieht das Magnetfeld den Kern an, aber die Flüssigkeit verlangsamt seine Bewegung. Diese Verzögerung ermöglicht den Start des Geräts, ohne dass eine Fehlauslösung ausgelöst wird. Wenn der Überstrom über das normale Startfenster hinaus anhält, drückt der Kern schließlich gegen das Polstück, maximiert den magnetischen Fluss und öffnet die Kontakte, um den Fehler zu beheben.
Während der endgültige Auslösepunkt temperaturunabhängig ist, beeinflussen die Umgebungsbedingungen die Viskosität der Silikonflüssigkeit. Extreme Kälte verdickt die Flüssigkeit und verlangsamt die Zeitverzögerung während eines vorübergehenden Ereignisses leicht. Extreme Hitze verdünnt die Flüssigkeit und beschleunigt die Verzögerung. Diese Viskositätsänderung verändert jedoch niemals die endgültige magnetische Auslöseschwelle. Der Leistungsschalter löst immer bei seiner Nenndauerstromgrenze aus und bietet so absoluten Schutz ohne die gefährliche thermische Leistungsminderung, die bei älteren Technologien erforderlich ist.
Die Berechnung der Dauerlast ist der erste Schritt im Spezifikationsprozess. Hydraulische Magnetschalter führen kontinuierlich 100 % ihres Nennstroms. Sie müssen nicht die standardmäßige 80-%-Derating-Regel anwenden, die häufig für Thermoschalter in Hochtemperaturgehäusen verwendet wird. Passen Sie den Dauernennstrom direkt an Ihre maximale normale Betriebslast an, um einen guten Schutz zu gewährleisten.
Spannungsspezifikationen bestimmen die physikalischen Anforderungen zum Unterbrechen von Lichtbögen. Wechselstromlichtbögen überschreiten von Natur aus 100 oder 120 Mal pro Sekunde (abhängig von der Frequenz) die Nullspannung und sind daher relativ leicht zu löschen. Gleichstromlichtbögen halten jedoch die Spannung konstant und erfordern spezielle magnetische Ausblasgeräte, um das Lichtbogenplasma zu dehnen, abzukühlen und zu löschen. Der falsche Einsatz eines für Wechselstrom ausgelegten Leistungsschalters in einem Gleichstromkreis birgt erhebliche Brandrisiken, da die Kontakte verschweißen oder der Lichtbogen auf das Gehäuse überspringen kann. Geben Sie immer die genaue Art und Höhe der Spannung an.
Die Frequenzkompatibilität verändert die Erzeugung des magnetischen Flusses innerhalb der Sensorspule. Ein für 50/60 Hz Standard-Netzstrom kalibrierter Leistungsschalter verhält sich bei 400 Hz anders. Luft- und Raumfahrt- und Militärsysteme mit 400 Hz erfordern spezielle Spulenkalibrierungen, um Impedanzänderungen und vorzeitige Auslösungen zu verhindern. Auch reine Gleichstromsysteme erfordern spezielle Kalibrierungen, da der Mangel an Wechselstrom die magnetische Dynamik völlig verändert.
Die interne Verkabelung des Leistungsschalters bestimmt seine Funktionalität innerhalb des umfassenderen Steuerungssystems. Durch die Wahl der richtigen Konfiguration wird aus einem einfachen Schutzgerät eine aktive Steuerungskomponente.
Serienauslösung: Bei der Standardkonfiguration sind die Sensorspule und die Kontakte in Reihe mit der Last geschaltet. Der Leistungsschalter löst aus, wenn der durch die Hauptkontakte fließende Strom den Nennwert überschreitet.
Shunt Trip: Eine Hilfsspule wird von einer externen Spannungsquelle mit Strom versorgt. Dies ermöglicht eine Fernauslösung über eine SPS oder einen Not-Aus-Taster, was für Not-Aus-Schaltkreise und Sicherheitsverriegelungsschleifen von entscheidender Bedeutung ist.
Relaisauslösung: Dadurch werden die Sensorspule und der Kontaktkreis vollständig getrennt. Niederspannungs-Steuersignale können Hochspannungsleitungen sicher überwachen und isolieren und sorgen für eine galvanische Trennung zwischen Steuer- und Stromkreisen.
Duale Nennleistung: Koaxialspulen ermöglichen den Schutz von Stromkreisen, die mit zwei unterschiedlichen Stromstärken betrieben werden, durch einen einzigen Leistungsschalter, was für Geräte nützlich ist, die zwischen 120-V- und 240-V-Eingängen umschalten.
Nur Schalter: Nicht-automatische Konfigurationen bieten eine manuelle Isolierung, wobei vorgeschaltete Geräte den Überstromschutz übernehmen und lediglich als robuster Trennschalter fungieren.
Die Wahl der richtigen Auslösekurve verhindert Fehlauslösungen und sorgt gleichzeitig für einen guten Schutz. Die Kurve definiert, wie lange der Leistungsschalter wartet, bevor er bei einem bestimmten Überstrompegel auslöst.
Art der Reisekurve | Eigenschaften | Ideale Anwendungen |
|---|---|---|
Sofort (keine Verzögerung) | Löst sofort aus, wenn der Nennstrom überschritten wird. Keine absichtliche Verzögerung. | Halbleiterschutz, empfindliche medizinische Instrumente, schnell reagierende Netzteile. |
Kurze Verzögerung | Toleriert geringfügige, kurzzeitige Transienten. | Widerstandsheizelemente, grundlegender Verdrahtungsschutz, Beleuchtungskreise. |
Mittlere Verzögerung | Standard-Allzweckkurve. Gleicht Schutz und vorübergehende Toleranz aus. | Gemischte induktive/ohmsche Lasten, allgemeine elektronische Geräte, Büromaschinen. |
Lange Verzögerung | Ignoriert anhaltende Einschaltströme über längere Zeiträume. | Motorstart mit hoher Trägheit, große Transformatoren, schwere Industriemaschinen. |
Spezielle Kurven für hohe Einschaltströme ignorieren halbzyklische Spitzen mit hoher Amplitude, die das 25- bis 30-fache des Nennstroms erreichen. Diese sind für stark induktive Lasten obligatorisch, bei denen Standard-Langverzögerungskurven während der anfänglichen Magnetfeldausdehnung noch auslösen würden.
Die Stromunterbrechungskapazität (AIC) definiert den maximalen Fehlerstrom, den der Leistungsschalter sicher beseitigen kann, ohne sich selbst zu zerstören oder seine Kontakte zu verschweißen. Die AIC-Bewertung muss den maximal verfügbaren Fehlerstrom am Geräteinstallationspunkt überschreiten. Ingenieure müssen sich zwischen vollständig ausgelegten Systemen entscheiden, bei denen der Leistungsschalter den gesamten Fehler selbstständig beseitigt, oder seriell ausgelegten Systemen, bei denen er hinter einem koordinierten Hauptschutzgerät arbeitet, das den Durchlassstrom begrenzt.
Mehrpolige Leistungsschalter erfordern interne gemeinsame Auslösemechanismen. Wenn ein Pol aufgrund eines Fehlers auslöst, müssen alle Pole gleichzeitig auslösen. Durch diese Synchronisierung wird ein Einphasenbetrieb in 3-Phasen-Geräten verhindert, der schnell zur Zerstörung von Motoren führen kann, da die verbleibenden Phasen zu viel Strom aufnehmen. Die Auswahl des Aktuators hat Auswirkungen auf Ergonomie und Sicherheit. Umschalter bieten Standardbedienung und einen klaren visuellen Status. Flache Wippen verhindern eine unbeabsichtigte Betätigung in stark frequentierten Bereichen oder engen Gehäusen. Push-to-Reset-Tasten sorgen für eine klare Ästhetik bei Frontplattendesigns, bei denen der Platz begrenzt ist.
Moderne Geräte sind auf eine kontinuierliche Datenrückmeldung angewiesen. Hilfsschalter verwenden SPDT-Kontakte, um die Hauptkontaktposition widerzuspiegeln. Sie geben Offen- oder Geschlossen-Statusdaten an SPS, Mikrocontroller oder SCADA-Systeme zurück, sodass das Steuerungssystem erkennt, ob Strom verfügbar ist. Alarmkontakte funktionieren unterschiedlich. Sie werden nur aktiviert, wenn der Leistungsschalter aufgrund eines elektrischen Fehlers auslöst. Sie ignorieren die manuelle Umschaltung. Dies ermöglicht eine gezielte Diagnose, die den Wartungsteams genau sagt, warum eine Maschine angehalten hat, anstatt sie im Ungewissen zu lassen, wenn ein Bediener einfach den Schalter umgelegt hat.
Platzbeschränkungen bestimmen die Montagearten. Die Frontplattenmontage eignet sich für benutzerorientierte Bedienelemente, bei denen Bediener sofortigen Zugriff benötigen. Snap-In-Designs beschleunigen die Produktion am Fließband, da Montageteile entfallen. Die DIN-Schienenmontage dominiert bei industriellen Schalttafeln und ermöglicht eine schnelle Installation neben Schützen und Relais. Die PCB-Tail-Montage integriert den Schutz direkt auf Leiterplatten für kompakte elektronische Geräte. Die Wahl standardmäßiger physischer Fußabdrücke gewährleistet Sekundärbeschaffungsmöglichkeiten und Stabilität der Lieferkette.
Die Verbindungszuverlässigkeit hängt vom Abschlusstyp ab. Schraubklemmen halten hohen Strömen und mechanischer Beanspruchung stand und bieten eine sichere Verbindung für dicke Drähte. Schnellanschluss-Flachstecker beschleunigen die Fertigungsmontage für Anwendungen mit geringerem Stromverbrauch. PCB-Pins ermöglichen das direkte Löten der Platine. Für mobile Ausrüstung, Verteidigung und Schwertransporte ist die Vibrationstoleranz von entscheidender Bedeutung. Mechanische Konstruktionsdetails müssen den internen Anker vor Fehlauslösungen durch äußere Stöße schützen. Die richtige Auswahl eines hydraulischen magnetischen Schutzschalters erfordert die Anpassung des Anschlusstyps und der internen Schockfestigkeit an das erwartete Vibrationsprofil der Installationsumgebung.
Die Einhaltung gesetzlicher Vorschriften bestimmt den Marktzugang und die Sicherheitsvalidierung. Geräteentwickler müssen die strikte Unterscheidung zwischen den Standards UL 489 und UL 1077 verstehen, wenn sie Komponenten für den nordamerikanischen Markt spezifizieren.
UL 489 Branch Circuit Protection: Diese Leistungsschalter können als primäre Überstromschutzvorrichtung für einen Stromkreis dienen. Sie werden strengen Tests auf Kurzschlussfestigkeit unterzogen und können zum Schutz von Leitungen und Geräten direkt vor der Hauptstromversorgung verwendet werden.
Zusätzlicher Schutz nach UL 1077: Diese Geräte bieten lokalen Schutz innerhalb der Ausrüstung, erfordern jedoch ein vorgeschaltetes UL 489-Gerät. Sie eignen sich ideal zum Schutz spezifischer interner Komponenten wie Lüfter oder Steuerplatinen, können jedoch nicht als Haupttrennschalter dienen.
Der weltweite Export erfordert internationale Zertifizierungen. Suchen Sie je nach Zielregion nach IEC 60934-, CSA-, VDE- und CCC-Kennzeichnungen. Raue Umgebungen erfordern spezielle physische Schutzmaßnahmen. Die Schutzarten IP65, IP66 oder IP67 nutzen Silikonmanschetten oder versiegelte Gehäuse, um das Eindringen von Staub und Wasser zu verhindern. Marine- und Militäranwendungen erfordern MIL-STD-202-Tests für eine hohe Stoß-, Vibrations- und Salzsprühbeständigkeit. Auch Schiffsmotorräume erfordern einen Zündschutz gemäß UL 1500, um die Zündung explosiver Gase während einer Störungsbeseitigung zu verhindern.
Eine falsche Einschätzung der Einschaltstromdauer führt zu einer sofortigen Anlaufauslösung. Die Auswahl einer mittleren Verzögerung für einen Motor mit hoher Trägheit ist ein häufiger Fehler, der zu frustrierenden Feldausfällen führt. Erfassen Sie Oszilloskopdaten des Starttransienten, bevor Sie Ihre Auswahl treffen. Passen Sie die Kurve genau an das Übergangsprofil an und stellen Sie sicher, dass die Verzögerungshüllkurve des Leistungsschalters die Einschaltspitze vollständig abdeckt.
Das Ignorieren der Ausrichtungsempfindlichkeit verändert den Auslösepunkt. Die Schwerkraft beeinflusst den inneren Eisenkern und den Flüssigkeitsdämpfer. Geben Sie dem Hersteller die Montageebene (vertikal oder horizontal) an. Dadurch wird sichergestellt, dass die Werkskalibrierung die Schwerkraft berücksichtigt. Alternativ können Sie für mobile Anwendungen, bei denen sich die Ausrichtung während des Betriebs ändert, einen schwerkraftkompensierten Mechanismus wählen.
Eine zu hohe Spezifizierung der Unterbrechungskapazität führt zu einer drastischen Vergrößerung der Komponentengröße. Die Forderung nach unnötig hohen AIC-Werten verschwendet Platz im Schaltschrank und schränkt Ihre Montagemöglichkeiten ein. Führen Sie genaue Kurzschlussstromberechnungen für die spezifische Geräteinstallationsumgebung durch, um den tatsächlich erforderlichen AIC unter Berücksichtigung der Transformatorimpedanz und der Kabellänge zu bestimmen.
Die Vernachlässigung der Frequenzreduzierung in Magnetkreisen führt zu einer vorzeitigen Auslösung. Der Betrieb eines für 60 Hz kalibrierten Leistungsschalters an einer 400-Hz-Stromleitung verändert die magnetische Impedanz der Sensorspule. Überprüfen Sie immer die Frequenzkompatibilitätswerte des ausgewählten Leistungsschalters mit der Zielstromversorgung, um sicherzustellen, dass der Magnetfluss die richtige Zugkraft auf den Anker erzeugt.
Die präzise Auswahl hydraulischer Magnetschutzschalter ist für Geräte, die unter schwankenden Temperaturen, hohen Anlaufströmen, Vibrationen oder anspruchsvollen elektrischen Bedingungen betrieben werden, von entscheidender Bedeutung. Im Gegensatz zu Thermoschaltern sorgt die hydraulische Magnettechnologie für eine stabile Strommessung ohne thermische Leistungsminderung und hilft Ingenieuren, Fehlauslösungen zu verhindern und gleichzeitig einen zuverlässigen Überlast- und Kurzschlussschutz aufrechtzuerhalten.

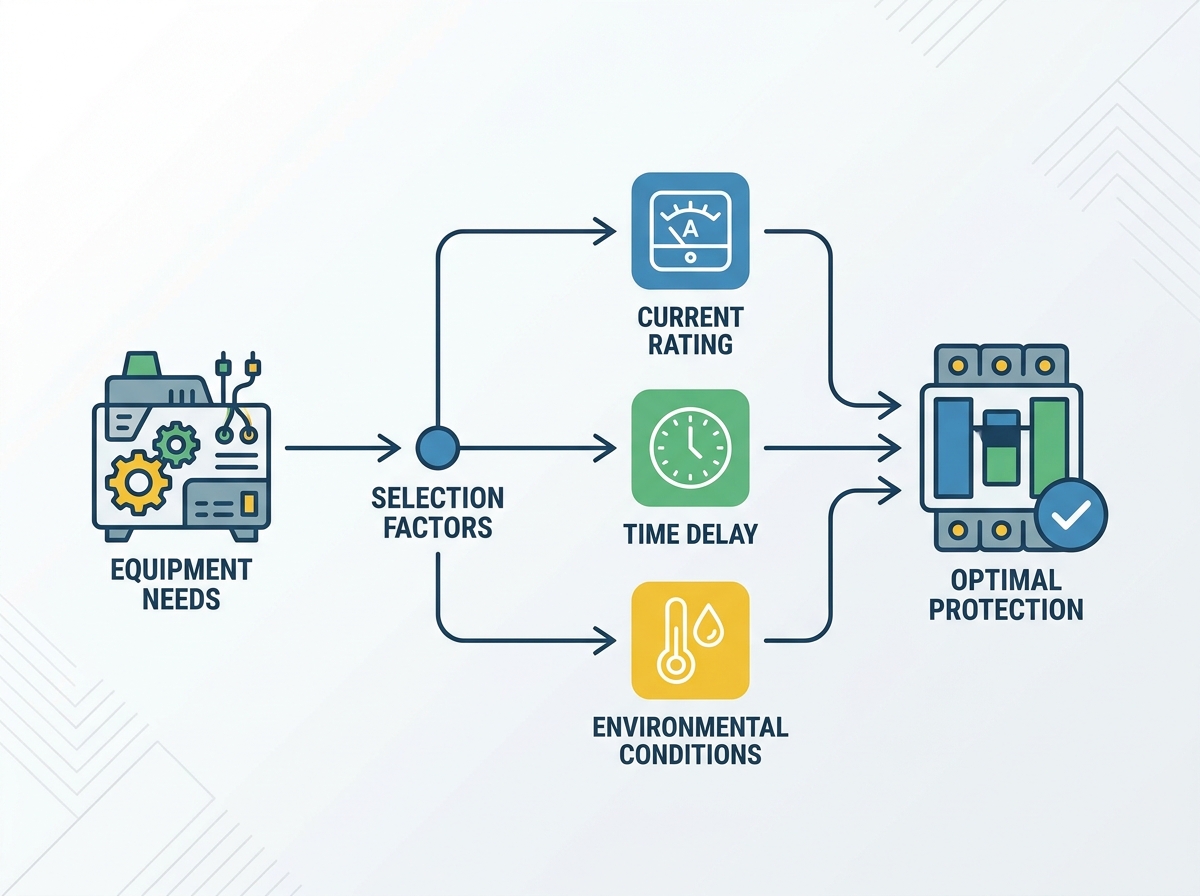

Der Auswahlprozess sollte einem klaren Ablauf folgen. Bestimmen Sie zunächst die genaue Spannung, den Dauerstrom und die Betriebsfrequenz. Zweitens messen Sie den Einschaltstrom und wählen Sie eine geeignete Auslösekurve für sofortige, kurze, mittlere, lange Verzögerung oder spezielle Auslösekurven mit hohem Einschaltstrom aus. Drittens definieren Sie die erforderliche interne Konfiguration, einschließlich Serienauslösung, Spannungsauslösung, Relaisauslösung, Hilfskontakten oder Alarmkontakten. Viertens: Überprüfen Sie die Polkonfiguration, die Montagemethode, den Klemmentyp, die Vibrationsfestigkeit und die Platzbeschränkungen im Schaltschrank. Überprüfen Sie abschließend die erforderliche Unterbrechungskapazität und die Einhaltung von UL 489, UL 1077, IEC 60934, CSA, VDE, CCC oder anderen geltenden Normen.
Laden Sie Herstellerdatenblätter herunter, um spezifische Zeitverzögerungskurvendiagramme mit Ihren Lastprofilen zu vergleichen.
Fordern Sie physische Muster an, um Prototypentests unter tatsächlichen Startbedingungen durchzuführen.
Berechnen Sie den maximal verfügbaren Fehlerstrom am Installationspunkt, um die erforderliche AIC-Bewertung zu bestimmen.
Wenden Sie sich an Anwendungstechniker, um individuelle Auslösekurven zu entwickeln, wenn die Standardoptionen Ihre spezifischen Einschaltstromspitzen nicht beseitigen können.
Mit einem starken Hintergrund in der Entwicklung von Schaltkreisschutz und der Herstellung elektrischer Komponenten liefert CHINEHOW hydraulische magnetische Schutzschalter, thermische Schutzschalter, Schalter und maßgeschneiderte Schutzkomponenten für Industrieanlagen, Telekommunikation, Transport, erneuerbare Energien, Schiffssysteme und andere anspruchsvolle Anwendungen. Unterstützt durch technisches Fachwissen, Präzisionsproduktion, anwendungsorientierte Anpassung und strenge Qualitätskontrolle hilft CHINEHOW Geräteherstellern dabei, Nennströme, Auslösekurven, Schaltungskonfigurationen und mechanische Designs an spezifische Betriebsanforderungen anzupassen.
Überprüfen Sie vor der Auswahl eines hydraulischen magnetischen Leistungsschalters das tatsächliche Lastprofil, den verfügbaren Fehlerstrom, die Montageausrichtung, die Betriebsfrequenz und die Zertifizierungsanforderungen, anstatt sich nur auf den Nennstrom zu verlassen.
A: Der Hauptvorteil ist die Temperaturunabhängigkeit. Hydraulische Magnetschalter lösen ausschließlich aufgrund des vom Strom erzeugten Magnetfelds aus. Sie erfordern in heißen Umgebungen keine thermische Leistungsreduzierung und halten präzise Auslösepunkte ein. Sie bieten außerdem hochgradig anpassbare Auslösekurven und eine schnelle Rücksetzfunktion unmittelbar nach der Auslösung.
A: Die Umgebungstemperatur hat keinen Einfluss auf die Dauernennstromstärke oder den endgültigen Auslösepunkt. Bei extremer Kälte verdickt sich jedoch die innere Silikonflüssigkeit, wodurch sich die Zeitverzögerung etwas verlangsamt. Extreme Hitze verdünnt die Flüssigkeit und beschleunigt die Verzögerung geringfügig. Der Leistungsschalter führt weiterhin 100 % seines Nennstroms.
A: Nein. Wechselstromlichtbögen überschreiten von Natur aus die Null-Volt-Spannung, wodurch sie leichter gelöscht werden können. Gleichstromlichtbögen halten die Spannung konstant und erfordern spezielle magnetische Ausblasvorgänge, um den Lichtbogen zu dehnen und zu unterbrechen. Die Verwendung eines Wechselstrom-Leistungsschalters in einem Gleichstromkreis birgt erhebliche Brand- und Sicherheitsrisiken. Verwenden Sie immer DC-spezifische oder doppelt ausgelegte Leistungsschalter.
A: UL 489 deckt den Schutz von Abzweigstromkreisen ab. Diese Leistungsschalter können als primärer Überstromschutz für einen Stromkreis dienen. UL 1077 deckt ergänzenden Schutz ab. Diese Geräte bieten lokalen Schutz innerhalb eines bestimmten Geräts, erfordern jedoch ein vorgeschaltetes, vollständig nach UL 489 zertifiziertes Gerät.
A: Der interne Mechanismus basiert auf einem beweglichen Eisenkern in einem mit Flüssigkeit gefüllten Stoßdämpfer. Die Schwerkraft beeinflusst die Ruheposition und den Bewegungswiderstand dieses Kerns. Eine Änderung der Montageausrichtung von vertikal auf horizontal kann die genaue Auslösekurve verändern. Hersteller kalibrieren Leistungsschalter für bestimmte Montageebenen.
A: Hilfsschalter spiegeln den Hauptkontaktzustand wider. Sie signalisieren, ob der Leistungsschalter geöffnet oder geschlossen ist, unabhängig davon, warum er geöffnet hat. Alarmkontakte werden nur aktiviert, wenn der Leistungsschalter aufgrund eines elektrischen Fehlers auslöst. Sie ignorieren manuelles Schalten und bieten eine spezifische Fehlerdiagnose.
A: Motorlasten erzeugen beim Anlaufen enorme Einschaltströme. Sie müssen eine Kurve mit langer Verzögerung oder eine spezielle Motorstartkurve mit hohem Einschaltstrom auswählen. Bei diesen Kurven wird eine hochviskose Flüssigkeit verwendet, um den inneren Kern zu verlangsamen, sodass der Leistungsschalter die anfänglichen Halbzyklusspitzen ignorieren und gleichzeitig einen starken Überlastschutz aufrechterhalten kann.
