Hohe Einschaltströme und schwankende Umgebungstemperaturen führen häufig zu Fehlauslösungen oder katastrophalen Schutzausfällen in kritischen elektrischen Systemen. Planende Ingenieure müssen die Notwendigkeit, vorübergehende Überspannungen wie Motorstarts oder die Einspeisung von Transformatoren zu überstehen, mit der Aufgabe in Einklang bringen, echte Fehlerströme sofort zu unterbrechen. Diese Herausforderung verschärft sich in Umgebungen, in denen herkömmliche Thermoschalter unvorhersehbar abfallen, wodurch Systeme anfällig für vorzeitige Abschaltungen oder anhaltende thermische Schäden werden.
Die Analyse und Spezifizierung der korrekten Auslösekurve des hydraulischen magnetischen Schutzschalters sorgt für ein temperaturstabiles, hochgradig anpassbares Schutzprofil. Durch das Verständnis der Mechanik der flüssigkeitsgedämpften magnetischen Unterbrechung können Sie die Reaktionszeiten der Leistungsschalter genau an die Lasteigenschaften anpassen. In diesem Leitfaden erfahren Sie, wie Sie die genaue Auslösekurve bewerten, auswählen und implementieren, die für Ihre spezifischen Lasteigenschaften erforderlich ist, um einen zuverlässigen Betrieb unter verschiedenen Betriebsbedingungen sicherzustellen.
Temperaturunabhängigkeit: Im Gegensatz zu thermisch-magnetischen Leistungsschaltern bleiben hydraulische magnetische Auslösekurven auch bei extremen Temperaturschwankungen stabil, sodass keine komplexen Berechnungen zur Leistungsreduzierung erforderlich sind.
Anpassbare Zeitverzögerungen: Durch die Integration eines mit Flüssigkeit gefüllten Stoßdämpfers können Ingenieure genaue Zeitverzögerungskurven (schnell, mittel, lang) festlegen, um sie an bestimmte Einschaltstromprofile anzupassen, ohne den Leistungsschalter zu überdimensionieren.
Must-Hold- vs. Must-Trip-Grenzen: Das Verständnis der genauen Toleranzen – typischerweise ein 100 % „Must-Hold“- und ein 125 % oder 135 % „Must-Trip“-Schwellenwert – ist für eine präzise Systemkoordination von entscheidender Bedeutung.
Ausrichtung und Vibrationsempfindlichkeit: Da der interne Mechanismus auf einer Feder, einem beweglichen Eisenkern und physikalischer Flüssigkeitsverdrängung beruht, können Montageausrichtung und mechanische Stöße die Auslösekurve verschieben.
Anwendungsspezifität: Die Auswahl der richtigen Kurve erfordert eine genaue Zuordnung der Übergangsdauer der Last, der kontinuierlichen Stromaufnahme und der Betriebsfrequenz des Schaltkreises (DC, 50/60 Hz oder 400 Hz).
Inhaltsverzeichnis
Um einen Stromkreis genau zu schützen, muss die Reaktion des Leistungsschalters die sicheren Betriebsgrenzen der Last perfekt widerspiegeln. Der erste Schritt bei der Bewertung ist das Verständnis der Mechanismen hinter der Kurve. Die physikalische Konstruktion des Leistungsschalters bestimmt direkt seine grafische Leistung und setzt magnetische Kräfte und Fluiddynamik in zuverlässigen elektrischen Schutz um. Wenn Sie sich die internen Komponenten ansehen, sehen Sie ein System, das eher auf mechanische Präzision als auf thermische Reaktion ausgelegt ist.
Der Kern dieser Technologie basiert auf einer in Reihe geschalteten Magnetspule. Wenn der Laststrom durch diese Spule fließt, erzeugt sie einen magnetischen Fluss proportional zur Stromstärke. Unter normalen Betriebsbedingungen reicht diese Magnetkraft nicht aus, um den Auslösemechanismus zu betätigen. Das System bleibt stabil und ermöglicht einen kontinuierlichen Stromfluss zur angeschlossenen Last.
Im Inneren der Spule befindet sich ein hermetisch verschlossenes, nicht magnetisches Rohr, das sogenannte Dashpot, das mit einer speziellen Silikonflüssigkeit gefüllt ist. In dieser Flüssigkeit ruht ein federbelasteter Eisenkern. Bei Überlastung zieht der magnetische Fluss den Eisenkern zum Polschuh. Die Bewegung dieses Kerns wird durch die Verdrängung der Silikonflüssigkeit absichtlich verlangsamt, wodurch die umgekehrte Zeitverzögerungscharakteristik entsteht. Der Viskositätsindex der Silikonflüssigkeit bestimmt das Dämpfungsverhalten und den physikalischen Verzögerungszeitpunkt. Dickere Flüssigkeiten führen zu längeren Verzögerungen, während dünnere Flüssigkeiten eine schnellere Bewegung ermöglichen.
Der Betriebsablauf bei Überlast folgt diesen spezifischen mechanischen Schritten:
Der Strom überschreitet den Nennschwellenwert und erhöht den magnetischen Fluss in der Spule.
Die Magnetkraft überwindet die Ruhefederspannung, die den Eisenkern hält.
Der Kern beginnt, sich durch die Silikonflüssigkeit zu bewegen, wobei die Geschwindigkeit von der Flüssigkeitsviskosität und dem Ausmaß der Überlastung bestimmt wird.
Sobald der Kern den Polschuh erreicht, sinkt der magnetische Widerstand deutlich.
Der plötzliche Anstieg der Magnetkraft betätigt den Anker und entriegelt die Unterbrecherkontakte.
Tritt ein massiver Kurzschlussfehler auf, wird die Magnetkraft so stark, dass sie die Feder augenblicklich überwindet. Dadurch wird genügend Fluss erzeugt, um den Anker zu betätigen, ohne darauf warten zu müssen, dass sich der Eisenkern durch die Flüssigkeit bewegt, wodurch der Stoßdämpfer vollständig umgangen wird. Dies definiert den Schwellenwert für die sofortige Auslösung und bietet sofortigen Schutz vor katastrophalen Fehlern.

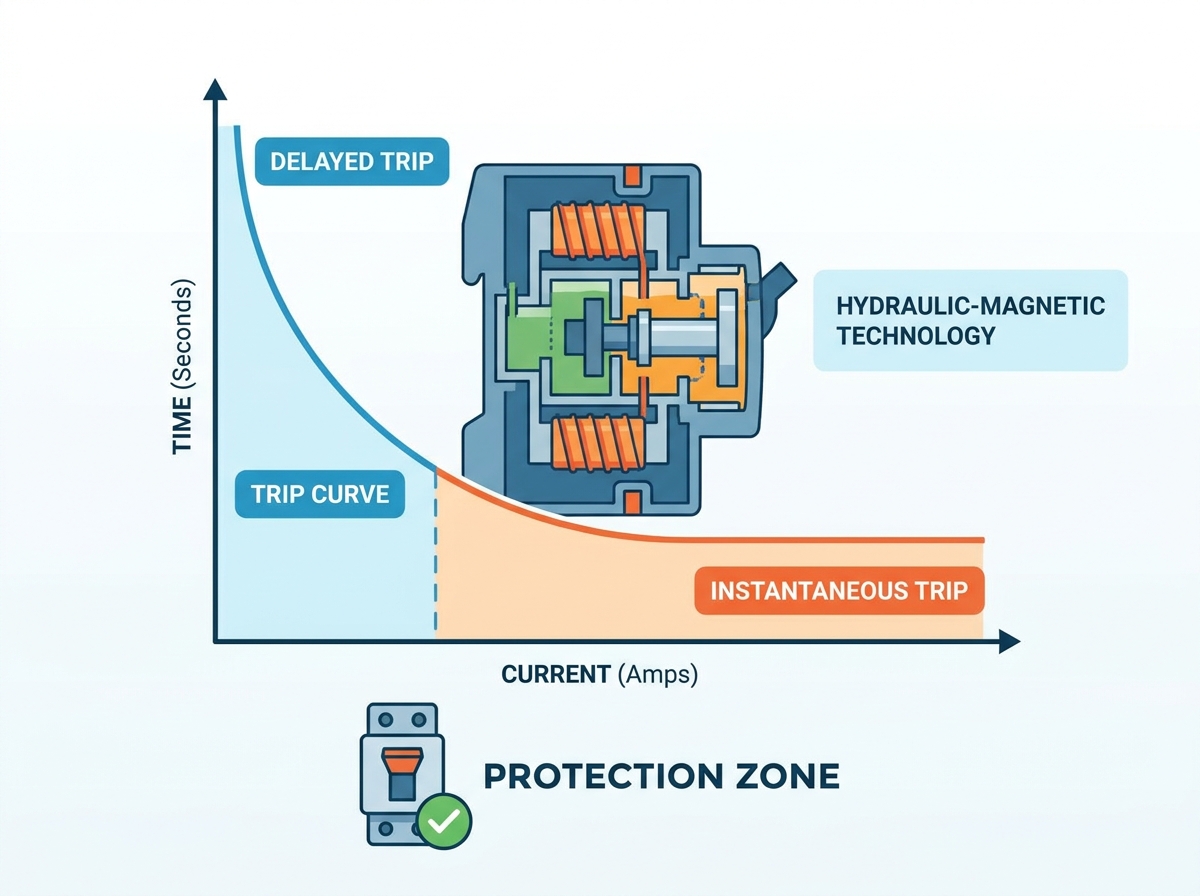

Bei der Analyse eines Auslösekurvendatenblatts betrachten Ingenieure ein logarithmisches Diagramm, das die Zeit gegenüber dem Strom abbildet. Sie müssen verstehen, wie diese Diagramme zu lesen sind, um die richtige Komponente für Ihr Panel zu bestimmen.
Die X-Achse stellt den Strom dar, ausgedrückt als Prozentsatz oder Vielfaches des Nennstroms des Leistungsschalters (z. B. 100 %, 125 %, 200 %, 1000 %).
Die Y-Achse stellt die Auslösezeit in Sekunden dar, typischerweise auf einer logarithmischen Skala von 0,001 Sekunden bis 1.000 Sekunden.
Da die mechanische Fertigung geringfügige physikalische Schwankungen mit sich bringt, lösen Leistungsschalter nicht an einer einzigen mathematischen Linie aus. Vielmehr bewegen sie sich innerhalb eines Toleranzbandes. Dieses Band ist die Fläche zwischen der minimalen und maximalen Auslösezeitkurve im Diagramm. Ein ordnungsgemäß spezifizierter Schutzschalter löst bei jedem Überstrom irgendwo innerhalb dieses schattierten Bereichs aus. Sie müssen Ihr System so entwerfen, dass der Unterbrecher an der schnellsten Kante des Bandes auslöst oder bis zur langsamsten Kante anhält.
Zwei Grenzen definieren diesen Vorgang. Die „Must-Hold“-Grenze ist typischerweise auf 100 % des Nennstroms eingestellt, was bedeutet, dass der Leistungsschalter seine volle Nennlast auf unbestimmte Zeit tragen kann, ohne auszulösen. Der „Muss-Auslöse“-Grenzwert, der normalerweise auf 125 % oder 135 % des Nennstroms festgelegt wird, ist der Schwellenwert, bei dem der Leistungsschalter garantiert innerhalb eines bestimmten Zeitfensters auslöst. Der Betrieb zwischen diesen beiden Grenzwerten ist die Grauzone, in der je nach genauen Herstellungstoleranzen und geringfügigen Umweltfaktoren eine Auslösung auftreten kann oder nicht.
Der Vergleich von Schutztechnologien hilft dabei, die Spezifikation hydraulischer Magnetschalter gegenüber alternativen Optionen zu rechtfertigen. Das Hauptunterscheidungsmerkmal besteht darin, wie die internen Mechanismen auf Umgebungswärme und -kälte reagieren. Wenn Sie Paneele für Außen- oder unklimatisierte Räume entwerfen, wird das Wärmemanagement zu einem gewaltigen technischen Problem.
Thermomagnetische Leistungsschalter basieren auf Bimetallstreifen, die sich aufgrund der Hitze, die durch den durch sie fließenden Strom erzeugt wird, verformen. Da sie für ihren Betrieb auf Wärme angewiesen sind, sind sie sehr anfällig für Änderungen der Umgebungstemperatur. Wenn ein Thermoschalter in einer heißen Umgebung installiert wird, verformt die Umgebungswärme den Bimetallstreifen vor. Dadurch verschiebt sich die Auslösekurve nach links, was bedeutet, dass der Leistungsschalter früh auslöst, oft deutlich unter seinem Nennstrom. An heißen Sommertagen kommt es auch bei normalem Lastbetrieb zu lästigen Fahrten.
Umgekehrt benötigt der Streifen in eiskalten Umgebungen mehr stromerzeugte Wärme, um sich zu verformen, wodurch sich die Kurve nach rechts verschiebt. Bei einer echten Überlast kann der Schutzschalter den Stromkreis möglicherweise nicht schützen, da die Umgebungskälte verhindert, dass sich der Bimetallstreifen bei der vorgesehenen Stromschwelle verbiegt.
Hydraulische Magnetbrecher bieten präzise, stabile Auslösepunkte unabhängig von der Umgebungswärme. Da sie auf magnetischem Fluss und nicht auf thermischer Ausdehnung beruhen, bleibt ihre Stromtragfähigkeit konstant. Der Nachteil besteht darin, dass diese Präzisionsmechanismen im Vergleich zu massenproduzierten thermischen Einheiten typischerweise höhere anfängliche Komponentenkosten verursachen. Allerdings gleicht die Betriebszuverlässigkeit oft die Vorlaufkosten aus.
Besonderheit | Thermisch-magnetischer Unterbrecher | Hydraulischer Magnetbrecher |
|---|---|---|
Sensormechanismus | Bimetallstreifen (Wärme) | Magnetspule (magnetischer Fluss) |
Temperaturempfindlichkeit | Hoch (Reduzierung erforderlich) | Keine (stabil von -40°C bis +85°C) |
Stolpergefahr bei Hitze | Hoch | Niedrig |
Anpassung der Zeitverzögerung | Beschränkt | Hochgradig anpassbar über die Flüssigkeitsviskosität |
Diese Temperaturunabhängigkeit ist für Telekommunikationsgehäuse im Freien, Schiffsmaschinenräume, Solarwechselrichter und Industrieschalttafeln mit hoher Dichte von entscheidender Bedeutung. Bei diesen Anwendungen schwanken die Temperaturen stark von Tag zu Nacht und von Jahreszeit zu Jahreszeit. Ein hydraulischer Magnetschalter sorgt dafür, dass der „Must-Hold“-Nennwert von -40 °C bis +85 °C genau bei 100 % des Nennstroms bleibt und bietet so einen konsistenten Schutz, ohne dass Ingenieure den Schalter überdimensionieren müssen, um die Sommerhitze auszugleichen.
Wenn Sie einen Thermoschutzschalter überdimensionieren, um im Sommer lästige Auslösungen zu verhindern, gefährden Sie zwangsläufig das Schutzniveau im Winter. Die hydraulische Magnettechnik eliminiert diesen gefährlichen Kompromiss vollständig.
Hersteller bieten verschiedene branchenübliche Auslösekurven an, die es Ingenieuren ermöglichen, die Reaktion des Leistungsschalters direkt auf bestimmte Lastprofile abzubilden. Die Auswahl der richtigen Verzögerung verhindert Fehlauslösungen und sorgt gleichzeitig für einen strengen Schutz. Beim Umgang mit unterschiedlichen elektrischen Lasten können Sie keinen einheitlichen Ansatz verfolgen.
Schnelle Auslösekurven zeichnen sich durch eine geringe bis gar keine Zeitverzögerung aus und lösen fast sofort (häufig in Millisekunden) aus, wenn ein Überstrom erkannt wird. Diese eignen sich am besten für empfindliche elektronische Geräte, Halbleiterschutz, medizinische Instrumente und rein ohmsche Lasten ohne Einschaltstrom. Bei diesen Anwendungen kann jeder anhaltende Überstrom zum sofortigen Ausfall von Komponenten führen. Die Flüssigkeit im Stoßdämpfer ist extrem dünn oder die mechanische Verbindung ist so ausgelegt, dass die Verzögerung fast vollständig umgangen wird.
Mittlere Kurven sorgen für eine moderate Verzögerung, sodass kleinere, kurzzeitige Transienten ohne Stromunterbrechung passieren können. Sie sind die Standardwahl für allgemeine Beleuchtung, gemischte Regelkreise, Bürogeräte und Standard-Stromverteilungen, bei denen ein geringer Einschaltstrom zu erwarten ist, aber kein starker Motoranlauf erfolgt. Diese Kurve ahmt die allgemeine Reaktion von Standard-Wandsteckdosen und einfachen gewerblichen Verteilertafeln nach.
Lange Fahrtkurven führen zu einer erheblichen Zeitverzögerung. Dadurch können schwere, anhaltende Spannungsspitzen durchgelassen werden, ohne dass der Leistungsschalter auslöst. Sie sind unverzichtbar für Motoren, Magnetspulen, Transformatoren und Industriemaschinen mit hohen Anlaufströmen, die mehrere Sekunden brauchen, um den stationären Betrieb zu erreichen. Der Armaturenbrett verwendet eine hochviskose Silikonflüssigkeit, die den Eisenkern dazu zwingt, sich langsam zu bewegen, wodurch dem Gerät Zeit verschafft wird, hochzudrehen und seine Stromaufnahme wieder auf das normale Niveau zu senken.
Moderne hocheffiziente Geräte erzeugen beim Start oft massive Spannungsspitzen im Halbzyklus. Kurven mit hohem Einschaltstrom verfügen über ein spezielles Trägheitsrad oder einen modifizierten Stoßdämpfer, der diese massiven Spitzen – manchmal bis zum 30-fachen des Nennstroms – ignoriert und gleichzeitig eine Standard-Überlastkurve für kontinuierlichen Schutz beibehält. Diese eignen sich am besten für hocheffiziente Wechselstrommotoren, Schaltnetzteile und große kapazitive Lasten. Der mechanische Dämpfer absorbiert die anfängliche kinetische Energie des Magnetdorns, ohne die Auslöseklinke zu bewegen.
Für Ingenieure, die ältere Systemspezifikationen umstellen, ist es hilfreich, hydraulisch-magnetische Verzögerungskurven den herkömmlichen thermisch-magnetischen Kurvenbezeichnungen nach IEC zuzuordnen. Dies gewährleistet Kontinuität bei der Aufrüstung älterer Panels.
Hydraulisch-magnetische Kurve | Typisches IEC-Äquivalent | Primäre Anwendung |
|---|---|---|
Schnelle Verzögerung | Typ B / Typ Z | Empfindliche Elektronik, ohmsche Lasten |
Mittlere Verzögerung | Typ C | Allgemeine Verteilung, Beleuchtung, Kleinmotoren |
Lange Verzögerung | Typ D / Typ K | Transformatoren, schwere Industriemotoren |
Hoher Einschaltstrom (Trägheit) | Spezialisierter Motorschutz | Schaltnetzteile, hocheffiziente Wechselstrommotoren |
Die Auswahl der genauen Kurve erfordert einen technischen Rahmen, der auf empirischen Lastdaten basiert. Das Erraten des Einschaltstromprofils führt häufig zu Betriebsausfällen. Sie müssen das tatsächliche physikalische Verhalten der Schaltung unter Last messen.
Um einen Stromkreis genau zu schützen, müssen Sie das transiente Profil der Last mit einem Oszilloskop erfassen und grafisch darstellen. Dazu gehört die Messung der Spitzenamplitude, der Einschaltstrom-Abklinghüllkurve und der Dauer des stationären Zustands.
Schließen Sie einen Stromtastkopf an das Oszilloskop an und klemmen Sie ihn um den primären Lastleiter.
Lösen Sie das Oszilloskop aus, um den genauen Zeitpunkt des Gerätestarts zu erfassen.
Zeichnen Sie die Spitzenstromspitze auf und messen Sie die Zeit, die der Strom benötigt, um seinen Dauernennwert zu erreichen.
Tragen Sie diese Datenpunkte direkt in das Reisekurven-Datenblatt des Herstellers ein.
Sobald diese Daten erfasst sind, überlagern Sie das Lastprofil mit dem Datenblattdiagramm des Leistungsschalters. Stellen Sie sicher, dass die Einschaltstromkurve bequem unter der Mindestauslösegrenze des Toleranzbands liegt. Wenn das Lastprofil in den schraffierten Toleranzbereich eintritt, ist mit Fehlauslösungen zu rechnen und Sie müssen eine Kurve mit einer längeren Verzögerung oder einem Trägheitsdämpfer wählen.
Durch die selektive Koordination wird sichergestellt, dass ein Fehler lokal durch den nächstgelegenen nachgeschalteten Leistungsschalter isoliert wird, wodurch kaskadierende Stromausfälle in der gesamten Anlage vermieden werden. Sie müssen sicherstellen, dass die ausgewählte Auslösekurve mit den Hauptschaltern und nachgeschalteten Sicherungen übereinstimmt. Analysieren Sie die Schnittpunkte mehrerer Auslösekurven in einem einzigen Koordinationsstudiendiagramm, um sicherzustellen, dass es keine überlappenden Toleranzen zwischen den primären und sekundären Schutzgeräten gibt. Der nachgeschaltete Leistungsschalter muss den Fehler beheben, bevor der vorgeschaltete Leistungsschalter überhaupt zu entriegeln beginnt.
Der von der internen Spule erzeugte magnetische Fluss verhält sich je nach Stromquelle unterschiedlich. Ein für 60 Hz kalibrierter Leistungsschalter weist aufgrund unterschiedlicher magnetischer Flusseigenschaften und Induktivität eine andere Auslösekurve auf, wenn er an einen Gleichstromkreis angeschlossen wird. Für eine ordnungsgemäße Spezifikation ist die Bewertung der Kurvenverschiebungen basierend auf Gleichstrom, Wechselstrom 50/60 Hz oder Wechselstrom 400 Hz erforderlich. Während einige Hersteller zweifrequenzkalibrierte Kurven anbieten, sind diese oft mit größeren Toleranzbändern ausgestattet, was die Präzision des Schutzes verringert.
Physische und umweltbedingte Gegebenheiten können das beabsichtigte Schutzprofil beeinträchtigen. Die frühzeitige Erkennung dieser Risiken verhindert Ausfälle vor Ort und kostspielige Neukonstruktionen.
Die Bewegung des inneren Eisenkerns wird durch die Schwerkraft beeinflusst. Die horizontale Montage eines Leistungsschalters, der für die vertikale Montage kalibriert wurde, kann die Auslösekurve verschieben und die Auslösung typischerweise um 10 bis 20 % beschleunigen oder verzögern. Das Gewicht des Kerns wirkt der magnetischen Anziehung entweder entgegen oder unterstützt sie, je nach Ausrichtung. Geben Sie bei der Beschaffung immer die Montageebene an oder wenden Sie die Herabsetzungsfaktoren für die Ausrichtung des Herstellers an, um Ihre Berechnungen anzupassen.
Umgebungen mit starken Vibrationen, wie z. B. mobile Geräte, Seeschiffe oder Eisenbahnsysteme, können zu mechanischen Verschiebungen im Stoßdämpfer oder Anker führen. Dies führt zu vorzeitigem Auslösen entlang der Kurve. Durch die physische Erschütterung kann der Verriegelungsmechanismus aufspringen, selbst wenn der magnetische Fluss unter der Auslöseschwelle liegt. Wählen Sie Hämmer mit vibrationsfesten Dämpfungssystemen oder legen Sie Montagepositionen fest, die darauf ausgelegt sind, dominanten Stoßvektoren entgegenzuwirken.
Während der ultimative Auslösepunkt temperaturstabil bleibt, erhöht extreme Kälte die Viskosität der Silikonflüssigkeit im Armaturenbrett. Bei -40 °C verlängert die dickere Flüssigkeit die Zeitverzögerung bei Überlastung. Der Leistungsschalter löst immer noch bei der korrekten Stromstärke aus, dies dauert jedoch etwas länger. Überprüfen Sie die Herstellerdaten zur Zeitverzögerungsvarianz bei niedrigen Temperaturen für Anwendungen in arktischen oder hochgelegenen Umgebungen, um sicherzustellen, dass die verlängerte Verzögerung die nachgeschaltete Verkabelung nicht beschädigt.
Die Verwendung einer Standard-Langverzögerungskurve für ein modernes hocheffizientes Schaltnetzteil führt häufig zu Fehlauslösungen beim Start aufgrund von kapazitiven Überspannungen im Submillisekundenbereich. Spezifizieren Sie Leistungsschalter mit speziellen Mechanismen zur Transientenunterdrückung für moderne kapazitive Lasten, anstatt sich auf Standardverzögerungskurven zu verlassen. Ein Trägheitsradmechanismus verhindert physisch, dass sich der Anker während Mikrosekundenspitzen bewegt, und bietet so einen hervorragenden Schutz, ohne dass bei normalen Überlastungen eine massive Zeitverzögerung erforderlich ist.
Die Auswahl der richtigen Auslösekurve für hydraulische magnetische Leistungsschalter erfordert mehr als nur die Anpassung des Nennstroms des Leistungsschalters an die Dauerlast. Ingenieure müssen die Größe des Anlauf-Einschaltstroms, die Dauer der Einschaltvorgänge, die Betriebsfrequenz, die selektive Koordination, die Montageausrichtung, die Vibration und die Umgebungsbedingungen bewerten, um sicherzustellen, dass der Leistungsschalter normale vorübergehende Überspannungen toleriert und gleichzeitig schnell auf echte Überlastungen und Kurzschlussfehler reagiert.
Erfassen Sie Oszilloskopdaten der Anlauftransienten Ihrer Anlage, um die genaue Spitzenamplitude und Abklingkurve des Einschaltstroms abzubilden.
Überlagern Sie das erfasste Lastprofil mit den Datenblättern des Herstellers, um die geeignete schnelle, mittlere, lange oder Trägheitsverzögerungskurve auszuwählen.
Geben Sie bei der Beschaffung die genaue Montageausrichtung an, um zu verhindern, dass schwerkraftbedingte Kurvenverschiebungen den Auslösezeitpunkt verändern.
Fordern Sie Musterbrecher für physikalische Validierungstests unter den vorgesehenen Umgebungsbedingungen und Vibrationsprofilen an.
Mit umfangreicher Erfahrung in der Entwicklung und Herstellung elektrischer Schutzkomponenten bietet CHINEHOW hydraulische magnetische Schutzschalter und maßgeschneiderte Schutzlösungen für Industrieanlagen, Telekommunikation, Schiffssysteme, erneuerbare Energien, Transport und andere anspruchsvolle Anwendungen. Unterstützt durch technisches Fachwissen, Präzisionsfertigung, Qualitätskontrolle und anwendungsorientierte Anpassung unterstützt CHINEHOW seine Kunden bei der Auswahl geeigneter Nennströme, Auslösekurven, Montagekonfigurationen und elektrischer Spezifikationen für einen zuverlässigen Schaltkreisschutz.
Überprüfen Sie vor der Auswahl eines hydraulischen Magnetschutzschalters das tatsächliche Lastprofil und die Betriebsumgebung beim Hersteller, anstatt sich nur auf die Nennstromwerte zu verlassen.
A: Es handelt sich um eine grafische Darstellung, die die Zeit zeigt, die ein Leistungsschalter benötigt, um bei verschiedenen Vielfachen seines Nennstroms auszulösen. Dieses Timing wird durch die Wechselwirkung zwischen einer internen Magnetspule und einem mit Flüssigkeit gefüllten Stoßdämpfer bestimmt und bietet einen präzisen, temperaturstabilen Überstromschutz.
A: Die Schwerkraft wirkt auf den inneren beweglichen Eisenkern. Wenn ein Leistungsschalter, der für die vertikale Montage kalibriert ist, horizontal installiert wird, verändert die Schwerkraft den Widerstand des Kerns durch die Flüssigkeit, wodurch sich die Zeitverzögerungskurve um 10 bis 20 % verschieben kann, was zu einer vorzeitigen oder verzögerten Auslösung führt.
A: Hydraulische Magnetschalter sind für den Betrieb nicht auf Wärme angewiesen, was bedeutet, dass ihre Auslöseschwellen auch bei extremen Umgebungstemperaturschwankungen völlig stabil bleiben. Thermoschutzschalter verringern ihre Leistung und lösen in heißen Umgebungen früher aus, bei Frost jedoch erst spät.
A: Der Grenzwert, der eingehalten werden muss, ist der maximale Strom (normalerweise 100 % des Nennwerts), den der Leistungsschalter kontinuierlich führen kann, ohne jemals auszulösen. Der Auslösegrenzwert (normalerweise 125 % oder 135 %) ist der genaue Schwellenwert, bei dem der Leistungsschalter garantiert den Stromkreis innerhalb eines bestimmten Zeitrahmens öffnet.
A: Im Allgemeinen nein. Der von der Spule erzeugte magnetische Fluss unterscheidet sich zwischen Wechsel- und Gleichströmen. Die Verwendung eines AC-kalibrierten Leistungsschalters in einem Gleichstromkreis verändert die Magnetkraft, verschiebt die Auslösekurve und beeinträchtigt möglicherweise die Fähigkeit des Leistungsschalters, den Gleichstromlichtbogen zu löschen.
