Hochgeschwindigkeits-, Güter- und Stadtverkehrsnetze unterliegen extremer elektrischer Belastung. Ein einzelner, isolierter Fehler führt zu katastrophalen Schäden an der Infrastruktur, längeren Ausfallzeiten und schwerwiegenden Sicherheitsrisiken. Technik- und Beschaffungsteams stehen täglich vor komplexen betrieblichen Herausforderungen. Sie müssen eine schnelle Fehlerbeseitigung mit präziser Systemselektivität in Einklang bringen. Sie bewältigen die Einschränkungen der alten Infrastruktur und raue Umweltbedingungen. Bidirektionale Stromflüsse und strenge internationale Sicherheitsstandards erschweren diese Upgrades zusätzlich.

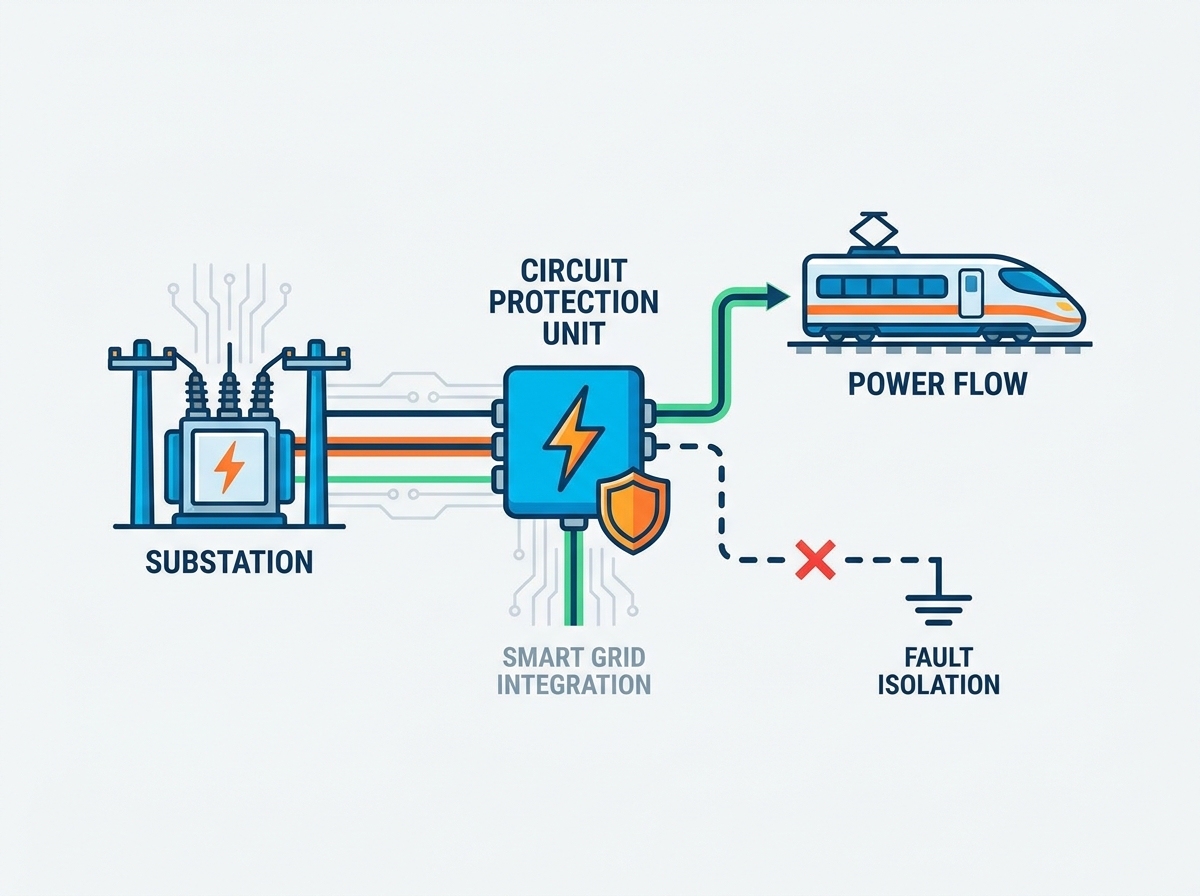

Die Auswahl der richtigen Architektur für den Schutz von Eisenbahnstromkreisen erfordert eine strenge Bewertung. Sie müssen moderne Schaltanlagen, digitale Schutzrelais und intelligente elektronische Geräte (IEDs) bewerten. Diese Bewertung gewährleistet eine kontinuierliche Traktionsleistung und die Sicherheit der physischen Umspannwerke. Es garantiert außerdem die Zuverlässigkeit der Hilfssysteme im gesamten Transitnetz. Die Modernisierung dieser Netze erfordert einen strategischen Ansatz bei der Hardwareauswahl und Systemintegration.
Dynamische Lastschwankungen bestimmen den Bahnbetrieb. Gleichzeitig beschleunigende Züge ziehen enorme Spitzenströme. Diese plötzlichen Lastspitzen ähneln Kurzschlusszuständen. Schlecht kalibrierte Relais lösen bei diesen Routineereignissen häufig fälschlicherweise aus. Der bidirektionale Stromfluss erhöht die Komplexität des Netzmanagements um eine weitere Ebene. Regeneratives Bremsen speist kinetische Energie zurück in die Oberleitung. Streckenseitige Energiespeichersysteme schaffen mehrere aktive Energiequellen entlang der Strecke. Schutzsysteme müssen zwischen normalen Rückspeiseströmen und tatsächlichen Fehlerströmen unterscheiden.
Wechselstrom- und Gleichstrom-Traktionssysteme stellen völlig unterschiedliche Schutzherausforderungen dar. Wechselstromsysteme arbeiten normalerweise mit 15 kV oder 25 kV. Sie befassen sich mit hohen Spannungspegeln und erheblichen Phasenungleichgewichten. Gleichstrom-Verkehrssysteme arbeiten mit niedrigeren Spannungen wie 750 V oder 1500 V. Gleichstromsysteme sind jedoch mit enormen Fehlerströmen konfrontiert. Das Löschen von Lichtbögen in Gleichstromkreisen ist bekanntermaßen schwierig. Es gibt keinen natürlichen Nulldurchgangspunkt in einer Gleichstromwellenform. Leistungsschalter müssen den Strom künstlich auf Null zwingen, um den Fehler zu beheben.
Wenn Sie zu Spitzenzeiten in einem Umspannwerk stehen, können Sie das Ächzen der Transformatoren unter den Lastverschiebungen physisch hören. Die mechanische Belastung der Schaltanlage ist immens. Wir sehen häufig, dass veraltete elektromechanische Relais einfach deshalb ausfallen, weil sie die schnellen Stromschwankungen, die durch moderne Frequenzumrichter in Schienenfahrzeugen verursacht werden, nicht verarbeiten können. Zur Bewältigung dieser dynamischen Belastungen ist die Umrüstung auf digitalen Schutz eine zwingende betriebliche Anforderung. Harmonische Verzerrungen durch Traktionswechselrichter verursachen auch bei älteren Messtransformatoren verheerende Auswirkungen und erfordern moderne Filteralgorithmen in den Relais.
| Parameter | AC-Traktionssysteme (z. B. 25 kV) | DC-Transitsysteme (z. B. 750 V/1500 V) |
|---|---|---|
| Fehlerstromart | Hohe Spannung, niedriger Strom, starke Phasenungleichgewichte. | Niedrigere Spannung, massive Fehlerstromgrößen. |
| Lichtbogenaussterben | Verlässt sich auf den natürlichen Nulldurchgang der AC-Wellenform. | Erfordert magnetische Blasspulen; kein natürlicher Nulldurchgang. |
| Streustromrisiko | Minimales Risiko elektrolytischer Korrosion an der Infrastruktur. | Hohes Risiko; erfordert eine spezielle Überwachung und Schienenisolierung. |
| Primärer Schutzschwerpunkt | Distanzschutz (ANSI 21) und Phasenunsymmetrieerkennung. | Hochgeschwindigkeits-Überstromschutz (di/dt). |
Die Fehlerbeseitigungszeit bleibt die kritischste Bewertungsmetrik. Relais müssen Fehler innerhalb von Millisekunden erkennen und isolieren. Diese schnelle Reaktion verhindert thermische Schäden an Oberleitungen. Die Schutzempfindlichkeit stellt sicher, dass hochohmige Fehler zuverlässig erkannt werden. Die thermische Widerstandsfähigkeit bestimmt die Haltbarkeit der Hardware. Geräte müssen kurzzeitig massiven Fehlerströmen standhalten, bevor es zu einem katastrophalen Ausfall kommt. In komplexen Eisenbahnnetzen ist der Richtungsschutz unerlässlich. Es identifiziert die genaue Richtung des Fehlerstromflusses.
Distanzschutz sichert lange Streckenabschnitte. Es berechnet die elektrische Impedanz, um Fehlerorte genau zu lokalisieren. Mehrfach gespeiste Eisenbahnnetze stützen sich stark auf diese Berechnungen. FLISR-Funktionen (Automated Fault Location, Isolation, and Service Restoration) verbessern die Netzzuverlässigkeit. FLISR-Systeme minimieren Störungen der Fahrgäste bei Ausfällen. Sie konfigurieren das Netzwerk rund um den isolierten Fehler schnell neu. Dadurch wird die Stromversorgung nicht betroffener Gleissegmente automatisch wiederhergestellt.
Die Implementierung von FLISR erfordert eine bestimmte Abfolge automatisierter Aktionen:
Die gesamte Sequenz muss in weniger als einer Minute ausgeführt werden. Fahrgäste in nicht betroffenen Zügen dürften die Unterbrechung kaum bemerken. Bei diesen Kennzahlen muss auch die Koordinierung des Backup-Schutzes, insbesondere der Leistungsschalterversagerschutz (ANSI 50BF), berücksichtigt werden. Wenn ein primärer Leistungsschalter mechanisch blockiert, muss der vorgeschaltete Leistungsschalter den Fehler innerhalb einer akzeptablen thermischen Grenze beheben.
Robuste Schaltanlagen bilden das Rückgrat von Bahnumspannwerken. Vakuum- und gasisolierte Schaltanlagen (GIS) dominieren diesen speziellen Sektor. Die Branche verlagert sich rasch auf SF6-freie GIS-Alternativen. Diese Umstellung entspricht strengen Umweltauflagen in Bezug auf Treibhausgase. Dies wird erreicht, während die Grundfläche der Umspannstation kompakt bleibt. Hochgeschwindigkeits-Gleichstrom-Leistungsschalter sind in städtischen Verkehrsnetzen von entscheidender Bedeutung. Sie müssen massive Kurzschlussströme in Millisekunden unterbrechen.
Diese DC-Leistungsschalter verwenden magnetische Blasspulen. Die Spulen dehnen sich und kühlen den Lichtbogen schnell ab. Die Überwachung von Streuströmen ist in allen Gleichstromsystemen von entscheidender Bedeutung. Rückströme gelangen häufig in die umgebende Erde. Diese Leckage führt zu schwerer elektrolytischer Korrosion in der nahegelegenen metallischen Infrastruktur. Wasserleitungen und Bewehrungsstahl verschlechtern sich ohne ordnungsgemäße Isolierung schnell. Schutzmechanismen müssen diese Streuströme aktiv überwachen und abschwächen.
Der Verschleiß von Vakuumschaltröhren ist ein wichtiger Aspekt bei Wechselstromsystemen. Jedes Mal, wenn ein Vakuumschalter einen Fehler beseitigt, verdampft eine mikroskopisch kleine Menge Kontaktmaterial. Moderne Schaltanlagen erfassen diesen kumulierten Verschleiß mathematisch. Sobald der Unterbrecher seine Betriebsgrenze erreicht, muss die gesamte Polbaugruppe ausgetauscht werden. Außendienstteams müssen diese Verschleißindikatoren genau überwachen, um einen katastrophalen Polausfall während eines schweren Kurzschlusses zu verhindern.
| Schaltanlagentyp | Hauptanwendung | Lichtbogenlöschmethode | Wartungsanforderungen |
|---|---|---|---|
| Luftisolierte Schaltanlage (AIS) | Ältere AC/DC-Umspannwerke mit ausreichend Platz. | Luftstoß oder natürliche Luftkühlung. | Hoch; erfordert eine häufige Reinigung von Kontakten und Isolatoren. |
| Gasisolierte Schaltanlage (GIS) | Moderne städtische Umspannwerke mit Platzbeschränkungen. | SF6-Gas oder SF6-freie alternative Gasmischungen. | Niedrig; Versiegelte Einheiten verhindern das Eindringen von Staub und Feuchtigkeit. |
| Hochgeschwindigkeits-DC-Leistungsschalter | 750V/1500V DC-Transitnetze. | Magnetische Blasspulen und Lichtbogenkammern. | Mäßig; erfordert die Inspektion von Lichtbogenkammern nach schweren Fehlern. |
Der Übergang zu mikroprozessorbasierten IEDs revolutionierte das Netzmanagement. Moderne IEDs bieten multifunktionale Funktionen in einer einzigen kompakten Einheit. Sie ersetzen Dutzende veralteter elektromechanischer Relais. Zu den kritischen Relaisfunktionen gehört der sofortige und zeitverzögerte Überstromschutz. Dies ist unter den ANSI-Codes 50 und 51 klassifiziert. Es dient als primärer Schutz gegen massive Kurzschlüsse.
Der Distanzschutz nutzt den ANSI-Code 21. Er lokalisiert Fehlerstellen entlang kilometerlanger, entfernter Gleise. Der thermische Überlastschutz fällt unter ANSI-Code 49. Er nutzt mathematische Modelle zur Schätzung der internen Gerätetemperaturen. Dies schützt wichtige Transformatoren und Kabel während der Hauptverkehrszeiten. Es verhindert eine Verschlechterung der Isolierung durch anhaltend hohe Belastungen.
Außendiensttechniker verlassen sich stark auf die in diese IEDs integrierten Oszillographiefunktionen. Wenn ein Fehler auftritt, erfasst das Relais hochauflösende Wellenformdaten. Wir laden diese Daten herunter, um den genauen Ablauf der Ereignisse zu analysieren. Es zeigt uns genau, wann der Fehler begann, wie hoch die Stromspitze war und wie lange der Leistungsschalter brauchte, um den Fehler zu beheben. Diese Daten sind für die Post-Fault-Analyse und Systemoptimierung von unschätzbarem Wert. Darüber hinaus übertrifft die GOOSE-Nachrichtenübermittlungsgeschwindigkeit zwischen modernen IEDs die Fähigkeiten herkömmlicher festverdrahteter Kontakte bei weitem und ermöglicht eine nahezu sofortige Peer-to-Peer-Kommunikation.
Fahrleitungen sind in hohem Maße Umweltgefahren ausgesetzt. Blitzeinschläge und Schaltüberspannungen bedrohen ständig empfindliche Geräte. Der Überspannungsschutz beruht auf strategisch platzierten Überspannungsableitern. Metalloxid-Varistor-Technologien (MOV) bieten robuste Abwehrmechanismen. Sie sind speziell auf anspruchsvolle Bahnanwendungen zugeschnitten.
MOVs zeichnen sich durch eine stark nichtlineare Widerstandscharakteristik aus. Sie dämmen gefährliche Spannungsspitzen sofort nach der Erkennung ein. Sie leiten massive Stoßenergie sicher direkt auf den Boden ab. Dies schützt empfindliche nachgeschaltete Elektronik vor katastrophalen Ausfällen. Die richtige Platzierung dieser Ableiter gewährleistet einen unterbrechungsfreien Transitbetrieb bei schweren Stürmen. Studien zur Isolationskoordination geben die genaue Bewertung und Platzierung dieser Geräte vor.
Zu den bewährten Installationsmethoden für Überspannungsableiter gehören:
Chronologische und logische Selektivität verhindert kaskadierende Netzwerkausfälle. Wenn ein Fehler auftritt, sollte nur der nächstgelegene Leistungsschalter auslösen. Dadurch wird der Schaden isoliert und gleichzeitig die Stromversorgung benachbarter Sektoren aufrechterhalten. Zonenverzahnungssysteme erleichtern diese präzise Koordination. Sie sind in dichten Eisenbahnnetzen sehr effektiv.
IEDs kommunizieren schnell über das Umspannwerksnetzwerk. Sie verhindern, dass vorgeschaltete Leistungsschalter unnötig auslösen. Ein nachgeschalteter Leistungsschalter erkennt den Fehler und behebt die Unterbrechung. Diese logische Koordination sorgt für maximale Netzwerkverfügbarkeit. Es verhindert, dass kleinere lokale Störungen ganze Transitstrecken lahmlegen.
In der Praxis erfordert die Einrichtung zonenselektiver Stellwerke eine sorgfältige Planung. Sie müssen jedes mögliche Fehlerszenario abbilden. Die Kommunikationslatenz zwischen Relais muss in den Auslösegleichungen berücksichtigt werden. Wenn das Blockiersignal auch nur ein paar Millisekunden zu spät eintrifft, löst der vorgeschaltete Leistungsschalter aus, was zu einem größeren Ausfall als nötig führt. Zeit-Strom-Kennlinien (TCC) müssen für jedes einzelne Schutzgerät in der Leitung genau aufgezeichnet werden, um eine ordnungsgemäße zeitliche Abstufung zu gewährleisten.
Die Einhaltung der IEC 61850 ist für moderne digitale Umspannwerke obligatorisch. Es ermöglicht eine nahtlose Kommunikation zwischen verschiedenen Hardwarekomponenten. IEDs, Merging Units und zentrale SCADA-Systeme tauschen Daten sofort aus. Diese Interoperabilität funktioniert unabhängig vom ursprünglichen Hardwarehersteller. Redundanzprotokolle stellen sicher, dass Kommunikationsnetzwerke Hardwareausfälle überstehen.
Das Parallel Redundancy Protocol (PRP) ist eine Standardimplementierung. Hochverfügbare nahtlose Redundanz (HSR) bietet außerdem ein Failover ohne Wiederherstellungszeit. Cybersicherheit ist in der modernen Verkehrsinfrastruktur gleichermaßen von entscheidender Bedeutung. Die Implementierung von IEC 62443-Protokollen ist eine absolute Notwendigkeit. Es schützt mit dem Netzwerk verbundene IEDs vor Remote-Cyber-Bedrohungen. Es verhindert unbefugten Zugriff auf wichtige Traktionsstromsteuerungen.
Die Sicherung einer digitalen Umspannstation umfasst mehrere obligatorische Schritte:
Hardware, die in Bahnumgebungen eingesetzt wird, ist schweren körperlichen Misshandlungen ausgesetzt. Relais und Schaltgeräte müssen ständig hohen Vibrationen standhalten. Durchfahrende Züge erzeugen eine ständige mechanische Belastung der streckenseitigen Einfriedungen. Extreme Temperaturschwankungen beeinträchtigen die Außenanlagen von Umspannwerken. Leitfähiger Staub stellt in unterirdischen Tunneln eine große Gefahr dar.
Die Ansammlung von Bremsstaub führt intern zu katastrophalen Kurzschlüssen. Schutzlackierung auf Leiterplatten ist eine Standardanforderung. Robuste Gehäuse verhindern vorzeitige Hardwareausfälle. Beschaffungsteams müssen strenge Zertifizierungen für Umwelttests überprüfen. Die Normen IEC 60068 schreiben spezifische Schwellenwerte für Vibration und Temperaturbeständigkeit vor.
Ich habe erlebt, dass handelsübliche Relais innerhalb weniger Wochen ausfielen, wenn sie in einem U-Bahn-Tunnel installiert wurden. Durch die Kombination von metallischem Bremsstaub und hoher Luftfeuchtigkeit entsteht ein leitfähiger Schlamm. Dieser Schlamm überbrückt die Lücken zwischen den Leiterbahnen der Leiterplatte und führt zu einem sofortigen Ausfall. Für diese spezifischen Standorte müssen Sie eisenbahntaugliche Hardware mit Schutzart IP65 oder höher angeben. Auch für Schaltanlageninstallationen in erdbebengefährdeten Transitkorridoren ist eine seismische Abstützung erforderlich, um einen Struktureinsturz während eines seismischen Ereignisses zu verhindern.
Die EN 50122 schreibt Schutzbestimmungen für die elektrische Sicherheit vor. Es regelt die Erdungspraktiken in allen europäischen Schienennetzen. Die Einhaltung gewährleistet sichere Tritt- und Berührungsmöglichkeiten für Passagiere. EN 50122-2 befasst sich speziell mit dem Streustromschutz in Gleichstromsystemen. Es schreibt strenge Praktiken zur Schienenisolierung und strukturellen Verklebung vor.
IEC 62505 regelt ortsfeste Installationen im Bahnbereich. Es schreibt strenge Auswahlkriterien für die Ausrüstung von Umspannwerken vor. Dies gewährleistet Interoperabilität und Sicherheit auf internationalen Eisenbahnkorridoren. Durch die Einhaltung dieser Rahmenbedingungen wird die rechtliche Haftung minimiert. Es gewährleistet eine grundlegende Sicherheit für das gesamte Transportpersonal.
Bei der Prüfung eines Umspannwerkentwurfs prüfen wir immer als Erstes die Erdungsanordnung. Die Normen verlangen ein hochintegriertes Erdungsnetz. Alle Metallkonstruktionen, Zäune und Gerätechassis müssen mit diesem Gitter verbunden werden. Dadurch wird verhindert, dass sich bei einem massiven Erdschluss gefährliche Spannungsgradienten bilden. Die Grenzwerte für die Berührungsspannung sind streng auf der Grundlage der Fehlerbeseitigungszeit definiert; Je langsamer der Leistungsschalter ist, desto geringer ist die zulässige Berührungsspannung.
Schutzsysteme tragen direkt zum RAMS-Lebenszyklus bei. RAMS steht für Zuverlässigkeit, Verfügbarkeit, Wartbarkeit und Sicherheit. Das Erreichen bestimmter Safety Integrity Levels (SIL) erfordert eine strenge Dokumentation. Ingenieure müssen eine detaillierte Analyse der Fehlermöglichkeiten und -auswirkungen durchführen. Sie berechnen auf Abruf die genaue Ausfallwahrscheinlichkeit.
Öffentliche Verkehrsprojekte erfordern überall eine nachgewiesene SIL-Konformität. Dadurch wird gewährleistet, dass Schutzsysteme ihre Sicherheitsfunktionen zuverlässig erfüllen. Sie müssen unter allen vorhersehbaren Fehlerbedingungen einwandfrei funktionieren. Oft ist eine unabhängige Zertifizierung durch Dritte erforderlich. Es validiert die Sicherheitsaussagen des Herstellers vor Beginn der Installation.
Man kann nicht einfach behaupten, ein System sei sicher; Sie müssen es mathematisch beweisen. Der SIL-Zertifizierungsprozess umfasst die Analyse der mittleren Zeit zwischen Ausfällen (MTBF) für jede einzelne Komponente im Schutzsystem. Dazu gehören das Relais, der Leistungsschalter, die Stromwandler und die Kommunikationsverbindungen. Um die höchsten SIL-Anforderungen zu erfüllen, werden häufig redundante Architekturen wie Eins-aus-Zwei- (1oo2) oder Zwei-aus-Drei-Abstimmungsschemata (2oo3) eingesetzt.
Der Austausch einzelner Relais bietet geringere Erstausrüstungskosten. Allerdings bleibt die veraltete Primärschaltanlage bestehen. Die Überholung ganzer Umspannwerke erfordert erhebliche Vorabinvestitionen (CAPEX). Digitale Greenfield-Architekturen ermöglichen enorme Einsparungen bei den langfristigen Betriebsausgaben (OPEX). Diese Einsparungen werden durch stark reduzierte Wartungspläne erzielt.
Digitale Umspannwerke erfordern deutlich kleinere physische Stellflächen. Erweiterte Diagnosefunktionen reduzieren außerdem kostspielige Systemausfallzeiten. Beschaffungsteams müssen diese konzeptionellen Kompromisse sorgfältig abwägen. Kurzfristige Budgetbeschränkungen stehen oft im Widerspruch zu langfristigen Zuverlässigkeitszielen. Ein stufenweiser Sanierungsansatz kann diese finanzielle Lücke manchmal schließen.
Bei einem schrittweisen Ansatz rüsten wir in der Regel zuerst die Schutzrelais auf und behalten dabei die vorhandene Schaltanlage bei. Wir installieren neue Strom- und Spannungssensoren, die mit den modernen IEDs verbunden sind. Sobald das Budget es zulässt, ersetzen wir die primäre Schaltanlage. Diese Strategie verteilt den Investitionsaufwand über mehrere Jahre und verbessert gleichzeitig die Fehlererkennungsfähigkeiten. Platzbeschränkungen in städtischen Umgebungen erzwingen oft die Entscheidung für kompakte GIS-Gebäude auf der grünen Wiese, da eine Erweiterung einer bestehenden AIS-Grundfläche physikalisch unmöglich ist.
Moderne IEDs verfügen über eine integrierte Diagnose und Ereignisoszillographie. Diese Tools erfassen während eines Fehlers hochauflösende Wellenformdaten. Ingenieure analysieren diese Daten, um genaue Fehlerarten zu ermitteln. Dadurch wird die Fehlerbehebungszeit vor Ort drastisch verkürzt. Der Übergang von der reaktiven zur vorausschauenden Wartung verhindert ungeplante Ausfälle.
Beschaffungsteams müssen die Risiken einer Lieferantenbindung sorgfältig bewerten. Proprietäre Konfigurationssoftware schränkt die zukünftige Hardwareauswahl oft ein. Sie müssen die Komplexität der Firmware-Update-Verwaltung einschätzen. Für Hardware-Plattformen ist die langfristige Verfügbarkeit von Ersatzteilen von entscheidender Bedeutung. Es wird erwartet, dass Traktionsunterwerke mehrere Jahrzehnte lang in Betrieb sein werden.
Wir empfehlen immer die Standardisierung auf einen einzigen Relaishersteller für eine bestimmte Transitlinie. Das Mischen verschiedener Anbieter erschwert die Wartung und erfordert, dass sich Techniker mit mehreren Softwareplattformen vertraut machen. Sie müssen jedoch sicherstellen, dass der ausgewählte Anbieter offene Kommunikationsstandards wie IEC 61850 verwendet. Dies verhindert eine vollständige Bindung und ermöglicht Ihnen, bei Bedarf in der Zukunft Geräte von Drittanbietern zu integrieren. Die Überwachung des Leistungsschalterverschleißes unter Verwendung von I^2t-Berechnungen innerhalb des Relais ermöglicht es Wartungsteams, Überholungen auf der Grundlage der tatsächlichen Geräteverschlechterung und nicht auf der Grundlage willkürlicher Kalenderdaten zu planen.
Traktionsumgebungen erzeugen schwere elektromagnetische Störungen (EMI). Hohe Schaltfrequenzen führen zu lauten elektrischen Umgebungen. Täglich verstärken massive Stromstöße diese Störungen. Durch diese Störung besteht die Gefahr einer falschen Auslösung des Relais. Es kann auch zu einem vollständigen Kommunikationsverlust zwischen IEDs kommen.
Schadensbegrenzungsmaßnahmen erfordern die strikte Einhaltung der Installationsstandards. Eine ordnungsgemäße Kabelschirmung ist unbedingt erforderlich. Durch den Einsatz von Glasfaser-Kommunikationsrouting werden die Risiken magnetischer Kopplung vollständig eliminiert. Kupferleitungen sollten in Hochspannungsbereichen auf ein Minimum reduziert werden. Vor der Installation müssen strenge Prüfungen der elektromagnetischen Verträglichkeit (EMV) durchgeführt werden.
Bei der Verlegung von Steuerkabeln in einem Umspannwerk ist die physische Trennung Ihr bester Schutz gegen elektromagnetische Störungen. Wir halten strikt einen Mindestabstand zwischen Hochspannungs-Stromkabeln und Niederspannungs-Kommunikationsleitungen ein. Wenn sie sich kreuzen müssen, müssen sie sich genau im 90-Grad-Winkel kreuzen, um die induktive Kopplung zu minimieren. Die Erdung von Abschirmschirmen an nur einem Ende des Steuerkabels verhindert zirkulierende Erdschleifenströme, die eine Hauptquelle für Signalverzerrungen darstellen.
Site Acceptance Tests (SAT) in Live-Umgebungen sind äußerst komplex. Die Ballbesitzfenster auf der Strecke sind äußerst begrenzt. Ingenieure haben nachts oft nur wenige Stunden Zeit zum Testen. Es ist wichtig, sich auf zertifizierte lokale Ingenieurteams zu verlassen. Lokale Kräfte sorgen für einen schnellen physischen Einsatz und Sicherheit vor Ort. Sie gewährleisten den kontinuierlichen Anlagenschutz während der gefährdeten Inbetriebnahmephase.
Durch den Einsatz von Hardware-in-the-Loop-Simulation (HIL) werden die Risiken bei der Bereitstellung vor Ort verringert. Beim Factory Acceptance Test (FAT) werden Konfigurationen validiert, bevor die Ausrüstung ausgeliefert wird. Dies verhindert kostspielige Integrationsverzögerungen vor Ort. Es stellt sicher, dass alle logischen Selektivitätsschemata genau wie geplant funktionieren.
Sie können komplexe Logikschemata auf der Strecke nicht um zwei Uhr morgens beheben. Jede Schutzeinstellung, jede Kommunikationsverbindung und jede Auslösematrix müssen zunächst in einer Laborumgebung überprüft werden. Mit HIL-Tests können wir simulierte Fehlerströme in die tatsächlichen Relais einspeisen und deren Reaktion überprüfen, bevor sie das Werk verlassen. Durch Tests der primären Einspeisung vor Ort wird bestätigt, dass die Stromwandler und Relais korrekt verdrahtet sind, sodass die gesamte Schutzkette einwandfrei funktioniert.
A: Wechselstromsysteme beruhen auf dem natürlichen Nulldurchgang der Spannungswellenform, um Lichtbögen zu löschen. Sie konzentrieren sich stark auf den Distanzschutz und die Bewältigung von Phasenungleichgewichten. Gleichstromsystemen fehlt ein Nulldurchgangspunkt, weshalb Hochgeschwindigkeitsschalter mit magnetischen Blasspulen erforderlich sind, um den Strom auf Null zu bringen. Gleichstromsysteme erfordern außerdem eine strenge Streustromüberwachung.
A: IEC 61850 standardisiert die Kommunikation zwischen intelligenten elektronischen Geräten (IEDs) im gesamten Umspannwerk. Es ermöglicht Hochgeschwindigkeits-GOOSE-Nachrichten zur schnellen Fehlerisolierung. Diese Interoperabilität macht die Abhängigkeit von festverdrahteten Kupferverbindungen überflüssig, reduziert physische Fehlerquellen und ermöglicht die nahtlose Integration von Geräten verschiedener Hersteller.
A: Der Distanzschutz berechnet die elektrische Impedanz zwischen dem Relais und dem Fehler. Da die Impedanz proportional zur Länge des Fahrdrahtes ist, kann das Relais den genauen physischen Ort des Fehlers über mehrere Kilometer der Strecke lokalisieren und so die Reaktionszeiten bei der Wartung drastisch verkürzen.
A: Moderne IEDs nutzen zonenselektive Verriegelung. Wenn ein Fehler auftritt, senden nachgeschaltete IEDs sofort Blockierungssignale an vorgeschaltete Leistungsschalter. Dadurch wird sichergestellt, dass nur der Leistungsschalter auslöst, der dem Fehler am nächsten liegt. Es isoliert den spezifischen beschädigten Abschnitt und sorgt gleichzeitig dafür, dass der Rest des Transitnetzes kontinuierlich mit Strom versorgt wird.
A: Regeneratives Bremsen speist große Mengen kinetischer Energie als Strom in das Stromnetz zurück. Schutzrelais müssen mit Richtungselementen genau kalibriert sein. Dadurch können sie zwischen einem normalen Rückstromfluss aus einem Bremsstrang und einem tatsächlichen Kurzschlussfehlerstrom unterscheiden.
A: EN 50122 ist die primäre Norm. EN 50122-1 deckt allgemeine Schutzbestimmungen gegen elektrischen Schlag und Erdungsanforderungen ab. EN 50122-2 befasst sich speziell mit der Minderung von Streuströmen in Gleichstrom-Traktionssystemen, um schwere elektrolytische Korrosion nahegelegener metallischer Infrastruktur zu verhindern.
