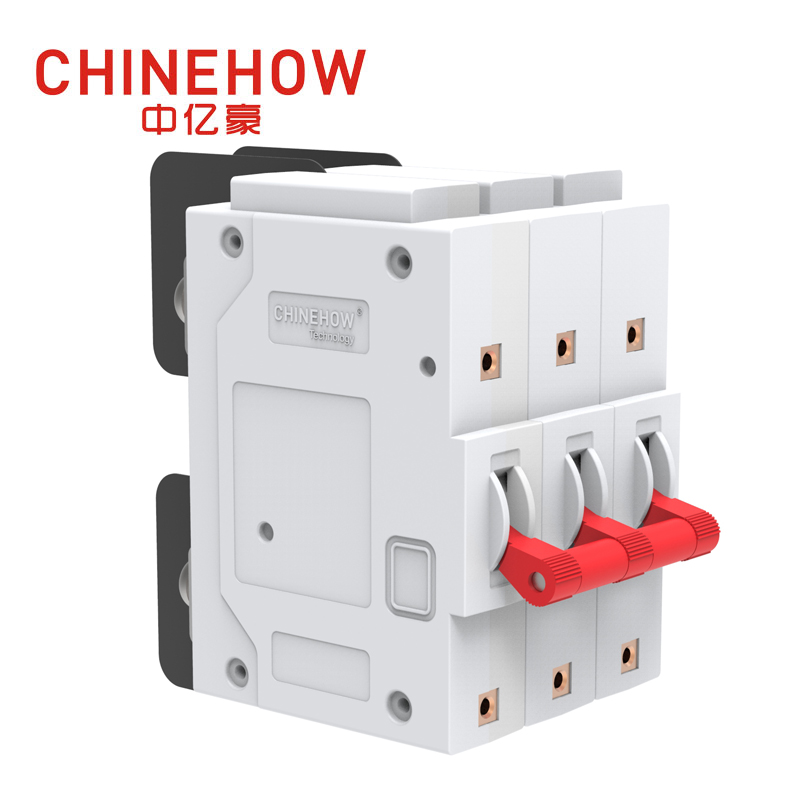

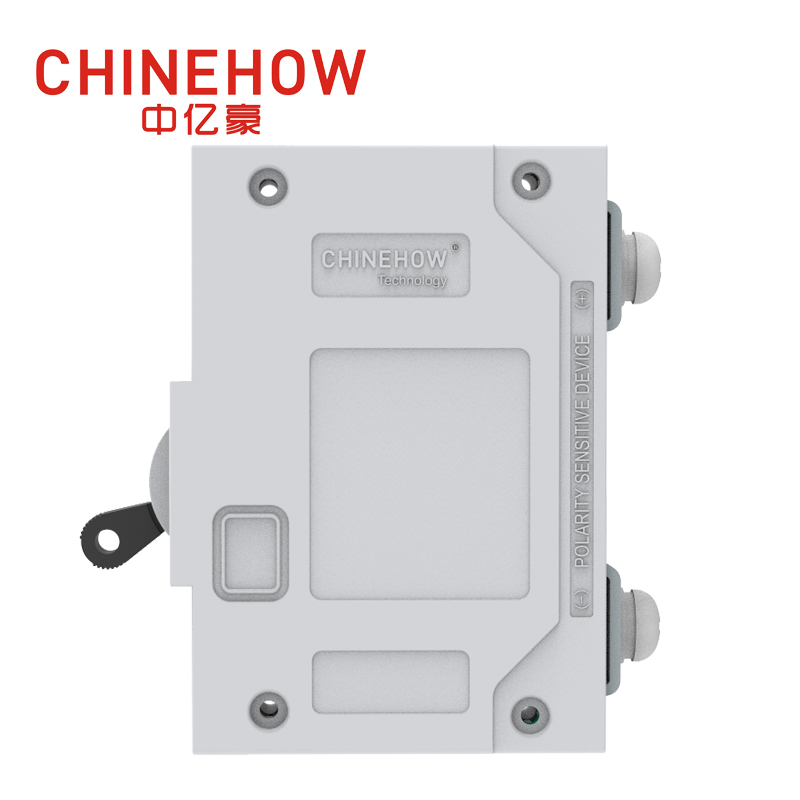

Manueller hydraulischer magnetischer Leistungsschalter

Die Leistungsschalter der CVP-FR/HV-Serie verfügen über eine einzigartige und innovative Lichtbogenlöschkonfiguration, die es dem Leistungsschalter ermöglicht, Anwendungen mit hoher Stromstärke und hoher Gleichspannung in einem kompakten Gehäuse sicher zu handhaben.Durch die Verwendung einer den Magnetfluss verstärkenden Anschlusskonfiguration wird ein starkes Magnetfeld erzeugt, wodurch der Lichtbogen in eine verbesserte Lichtbogenkammer bewegt wird, was die Gesamtleistung und Zuverlässigkeit des Leistungsschalters verbessert.Die am Eingang der Lichtbogenkammer angeordneten Permanentmagnete in Kombination mit dem oberen und unteren Lichtbogenleitblech erhöhen die magnetische Blaskraft und helfen dabei, den Lichtbogen von den Kontakten weg und in die Lichtbogenkammer zu bewegen.Eine verbesserte Lichtbogenkammer verfügt über Lichtbogensplitterhalterungen mit integrierten Druckwänden, die die Wärmeübertragung vom Lichtbogen erleichtern und dadurch für zusätzliche Kühlung und einen schnellen Übergang in die magnetisch induzierten Löschbleche sorgen.Die zwölf (12) Splitterplatten wiederum ziehen den Lichtbogen an, segmentieren ihn und kühlen ihn für eine vollständige Löschung. Diese innovativen Merkmale machen den Leistungsschalter der CVP-FR/HV-Serie zum Klassenbesten und bieten selbst in den anspruchsvollsten Anwendungen eine stabile Leistung.
