Leistungsschalter sind elektrische Sicherheitseinrichtungen, die elektrische Anlagen vor Überlastung und Kurzschlüssen schützen. Miniaturleistungsschalter (MCBs) und Kompaktleistungsschalter (MCCBs) sind zwei solcher Sicherheitsgeräte. Während diese beiden auf dem Papier ähnlich aussehen mögen, kann ihre Verwendung für die falsche Anwendung dazu führen, dass ein Schaltkreis ungeschützt bleibt.
In diesem Leitfaden wird der Unterschied zwischen einem Miniatur-Leistungsschalter (MCB) und einem Kompakt-Leistungsschalter (MCCB) erläutert, wo jeder einzelne hingehört und wie man basierend auf Last, Fehlerstrom und Anwendung eine sichere Auswahl trifft.
MCB ist die Bezeichnung für eine kleine Niederspannungsschutzkomponente, die Kurzschlüsse und Überlastungen in Stromkreisen verhindert. Bei seiner Funktionsweise kommt das thermisch-magnetische Prinzip zum Einsatz, wobei die thermische Komponente Überlastungen erkennt und den Bimetallstreifen verbiegt, während die magnetische Komponente den Leistungsschalter bei Erkennung eines Kurzschlusses auslöst. Dies ist ein einfaches System, das effektiv funktioniert, weshalb MCBs so häufig verwendet werden.
MCBs haben normalerweise Ströme von bis zu 125 A, wobei die meisten weit darunter liegen, wobei die Ströme zwischen 6 A und 63 A liegen. Diese Geräte haben einen festen Nennwert, was bedeutet, dass der Auslösestrom voreingestellt ist und nicht vor Ort angepasst werden kann. Aufgrund von Kosteneinsparungen und Größenproblemen ist dies jedoch eher eine Funktion als ein Nachteil.

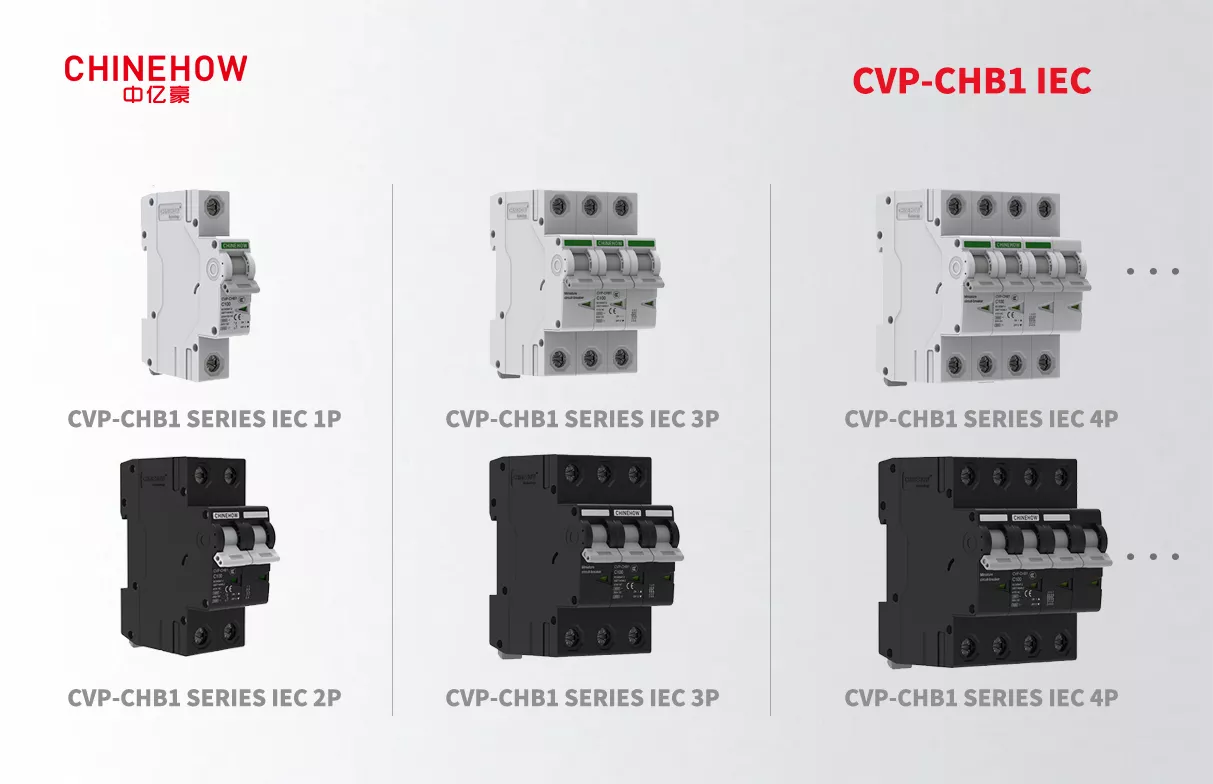

Das von Chinehow Miniaturleistungsschalter-Sortiment deckt sowohl IEC- als auch nordamerikanische Konfigurationen ab, einschließlich der IEC-Serie CVP-CHB1 , die für eine gleichbleibende Auslösegenauigkeit bei ein- und mehrpoligen Konfigurationen ausgelegt ist.
Ein MCCB ist für eine völlig andere Aufgabe konzipiert. Während ein MCB einen einzelnen Abzweigstromkreis schützt, wird ein MCCB-Gerät normalerweise auf der vorgeschalteten Seite von Stromkreisen installiert, was bedeutet, dass es als Schutz für einen gesamten Verteiler, Abzweige oder sogar die Haupteingangsversorgung dient. Der Betrieb des Auslösers basiert jedoch auf thermisch-magnetischen (bei hochwertigen Geräten elektronischen) Auslöser-Funktionsprinzipien.
Der Nennstrombereich für MCCBs beginnt bei 63 A und reicht bis zu 2.500 A. Im Gegensatz zu MCBs haben die meisten MCCBs die Möglichkeit, die Auslöseeigenschaften anzupassen; Das heißt, der Grad der thermischen (Überlast) und magnetischen (Kurzschluss) Auslösung kann geändert werden.

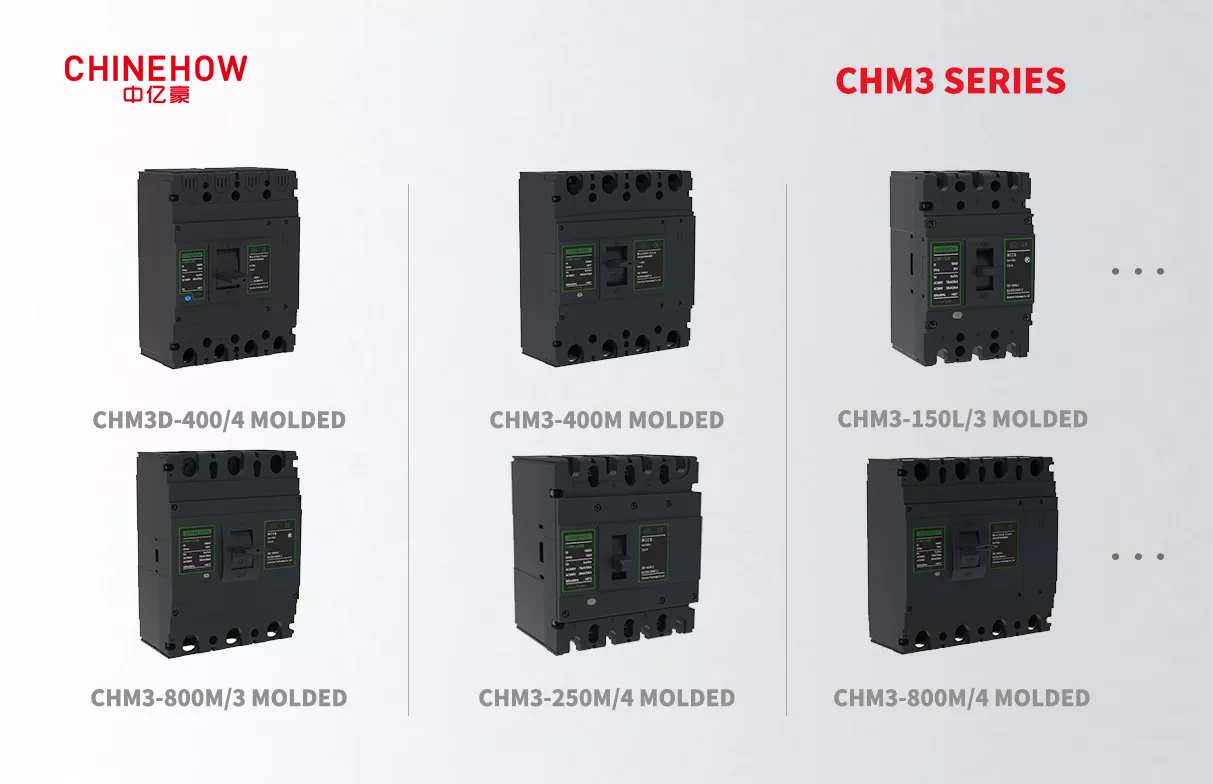

Die Kompaktleistungsschalter-Serie von Chinehow , einschließlich der CHM3-Serie , wurde für Hochleistungsanwendungen wie Schnellladeinfrastruktur, Energiespeichersysteme und industrielle Automatisierung entwickelt.
MCBs haben eine Nennleistung von bis zu 125 A, was praktisch alle Anforderungen an Abzweigstromkreise abdeckt, einschließlich Beleuchtungsstromkreise, Steckdosen und einzelne Geräte.
MCCBs hingegen beginnen bei 63 A, reichen aber je nach gewählter Rahmengröße bis zu 2.500 A und mehr. Das Zusammentreffen der Nennwerte von 63 A mit 125 A ist beabsichtigt, da es sich an diesem Punkt wahrscheinlich um eine Entscheidung handelt, die eher auf der Ausschaltkapazität und Einstellbarkeit als auf dem Nennstrom basiert, da beide Geräte in der Lage sind, die Last zu tragen.
Das Ausschaltvermögen der Geräte ist der deutlichste Unterschied. Im Allgemeinen ist ein MCB auf 10 kA begrenzt, was für Fehlerströme in Wohn- und Gewerbegebieten ausreichend ist.
MCCBs sind jedoch für völlig andere Situationen ausgelegt und verfügen über ein höheres Ausschaltvermögen – bei einigen Gehäusen und Auslöseeinheiten über 200 kA. Wenn eine gute Stromversorgung oder ein großer Transformator in der Nähe vorhanden ist, kann der potenzielle Fehlerstrom am Schaltschrank die Unterbrechungsleistung eines MCB überschreiten, weshalb MCCBs für solche Situationen ausgelegt sind.
Die Auslösecharakteristik von MCBs wird bei der Herstellung voreingestellt und ändert sich während der gesamten Lebensdauer nicht. Der Grund dafür ist die Entscheidung, es einfach, klein und günstig zu halten. Für einen stabilen Abzweigstromkreis sind ohnehin keine Änderungen an der Einstellung erforderlich.
MCCBs werden in der Regel mit einstellbaren Auslösekennlinien für Überlast- und Kurzschlussschutz geliefert, während fortschrittliche elektronische Auslösegeräte eine noch bessere Kontrolle über die gesamte Kurve der Auslösekennlinie bieten. Eine solche Flexibilität ist besonders bei sich ständig ändernden Lastkurven wertvoll und ermöglicht eine Neukalibrierung vor Ort, anstatt die Komponente auszutauschen.
Die Unterbrechungsfähigkeit ist dem Ausschaltvermögen nahe verwandt und definiert die Fähigkeit eines Leistungsschalters, einen Fehlerstrom zu unterbrechen, ohne selbst oder benachbarte Geräte zu beschädigen.
Die Unterbrechungsleistung von MCCBs ermöglicht die Unterbrechung eines viel größeren Fehlerstroms im Vergleich zu MCBs; Darüber hinaus sind viele MCCBs so ausgelegt, dass sie einem Fehlerstrom standhalten, ohne dass ein anschließender Austausch erforderlich ist. Dies ist der Hauptgrund, warum MCCBs vor einem MCB im Verteilungssystem angeordnet sind.
MCBs sind kleine Geräte, die über ein DIN-Schienen-Montagesystem verfügen, sodass sie nebeneinander auf dem Standardverteiler platziert werden können.
MCCBs haben ein größeres Design und verfügen über ein formbares Isoliergehäuse, das für die Unterbringung größerer Kontakte und Teile erforderlich ist und außerdem mehr Platz für den Lichtbogenlöschabschnitt des Geräts bietet.
MCBs eignen sich perfekt für private und leichte gewerbliche Lasten. Sie können in einzelnen Stromkreisen mit relativ stabilen Strömen und begrenzten Fehlerpegeln eingesetzt werden.
MCCBs werden in Industrie- und Hauptverteilungskreisen eingesetzt, wo ein einzelnes Gerät die gesamte Zuleitung, das Motorsteuerzentrum oder sogar die eingehende Stromversorgung des Gebäudes schützen soll. Es wäre ein Fehler, einen MCB als Überlastschutz für die Hauptverteilungsleitung zu wählen und einen überdimensionierten MCCB für den Beleuchtungsstromkreis des Gebäudes zu verwenden.
MCBs sind die kostengünstigere Option pro Einheit, was aufgrund ihrer einfacheren Konstruktion und ihres geringeren Betriebsbereichs sinnvoll ist. MCCBs kosten im Vorfeld mehr, teils aufgrund höher bewerteter Komponenten und teils aufgrund der Einstellbarkeit, die die meisten Modelle bieten. Diese höheren Anschaffungskosten gleichen sich in der Regel über die Lebensdauer einer Anlage aus: Die anpassbaren Einstellungen eines MCCB bedeuten, dass er sich häufig an Laständerungen anpassen kann, ohne dass eine vollständige Neukonstruktion des Schaltschranks erforderlich ist, was ein MCB mit fester Nennleistung nicht leisten kann.
Das Grundprinzip beider Leistungsschalter basiert auf der thermisch-magnetischen Auslösung. Die Funktionsweise der thermisch-magnetischen Auslösung unterscheidet sich jedoch je nach Maßstab etwas. Der Unterschied liegt darin begründet, dass ein Leistungsschalter eines Typs für den Schutz eines ganz bestimmten Strombereichs ausgelegt ist.
Obwohl die Physik hinter der thermisch-magnetischen Auslösung in MCBs und MCCBs die gleiche ist, sind die Komponenten in MCCBs größer und in der Lage, höhere Energieniveaus zu verarbeiten als Komponenten in MCBs. Darüber hinaus sind einige High-End-MCCBs mit einer elektronischen Auslöseeinheit ausgestattet, die eine höhere Genauigkeit beim Erstellen einer Kurve ermöglicht.
Die beiden Nennwerte, die die Fähigkeit eines Leistungsschalters zur Bewältigung der Fehlerbedingungen angeben, sind das ultimative Ausschaltvermögen (Icu) und das Betriebsausschaltvermögen (Ics). Icu ist der höchste Fehlerstrom, den der Leistungsschalter unterbrechen kann, danach ist er jedoch möglicherweise nicht mehr betriebsbereit.
Der Ics-Wert ist der Stromwert, der von einem Leistungsschalter unterbrochen werden kann, damit er betriebsbereit bleibt. MCBs haben normalerweise niedrige Icu-Werte, die für normale Fehlerbedingungen in privaten und kleinen gewerblichen Umgebungen ausreichen. MCCBs haben hohe Icu- und Ics-Werte.
Bei der Einstellbarkeit geht es vor allem um Flexibilität in der Anwendung. Im Falle eines Beleuchtungskreises für Privathaushalte sind keine einstellbaren Einstellungen erforderlich, da es keine Schwankungen in der Last gibt. Daher würde eine feste Einstellung ausreichen, um den Leistungsschalter einfach und kostengünstig zu halten.
In einem Industrieabzweig kann es jedoch aufgrund von Änderungen in der Anzahl der Maschinen in der Fabrik zu Lastschwankungen kommen, sodass Ingenieure in diesem Fall die Schutzeinstellungen anpassen können, ohne den Leistungsschalter auszutauschen.
Die MCBs und MCCBs sind beide in Konfigurationen wie 1P, 2P, 3P und 4P erhältlich. Das bedeutet, dass wir allein aufgrund der Polzahl nicht entscheiden können, ob es sich um einen 1P/2P/3P/4P-MCB oder einen 1P/2P/3P/4P-MCB handelt, da die Verwendung der Pole bei beiden Leistungsschaltern unterschiedlich ist.
Was sich ändert, ist die Art und Weise, wie diese Pole verwendet werden: MCBs in 1P- und 2P-Konfigurationen dominieren die Verkabelung in Privathaushalten und kleinen Gewerbebetrieben, während 3P- und 4P-MCCBs für die dreiphasige industrielle und kommerzielle Stromverteilung Standard sind.
Wohnstromkreise: Schutz von Beleuchtungsstromkreisen, Steckdosen und Gerätezweigen mit stetigem und konstantem Strombedarf, der für einen angemessenen Schutz nur eine Auslösung mit Standardeinstellung erfordert.
Kleine Büros und Einzelhandelsflächen: Wird als Abzweigschutz innerhalb eines Standardverteilers verwendet, der den elektrischen Schutz des Arbeitsplatzes, kleine Klimaanlagen und allgemeine Steckdosen umfasst.
Leichtindustriebereiche: Schutz kleiner Maschinen, Schalttafeln und anderer Geräte, die kompakte, auf DIN-Schienen montierte Schutzgeräte erfordern. Dies erleichtert die Standardisierung des Schutzes über viele kleine Stromkreise hinweg
Hauptverteiler: Hauptpunkt für die Absicherung von Gewerbe- und Industrieanlagen durch die Absicherung des gesamten Stromflusses mit einer einzigen Einheit.
Produktionsanlagen: Schutz von Motorsteuerzentren, Produktionslinienzuführungen und Schwermaschinen, bei denen sich Lastprofile ändern können, wenn Geräte hinzugefügt oder neu konfiguriert werden
Erneuerbare Energiesysteme: Schutz von Solar-PV-Sammelboxen, Energiespeichersystemen und Schnellladestationen, bei denen sowohl eine hohe Stromkapazität als auch eine hohe Fehlertoleranz unerlässlich sind.
Laststrom und Gebäudegröße: Der Leistungsschalter sollte den tatsächlichen und prognostizierten Lastströmen entsprechen, nicht nur den aktuellen Anforderungen am ersten Tag.
Fehlerstromwerte am Standort: Berechnen Sie die voraussichtlichen Kurzschlussströme am Installationsort. Dies hilft bei der Bestimmung der minimal erforderlichen Schaltleistung
Bedarf an einstellbarem Schutz: Bei einem sich ändernden Lastprofil ermöglicht der MCCB Anpassungen, der MCB hingegen nicht.
Budget und langfristige Wartung: MCBs kosten pro Einheit weniger, erfordern jedoch zukünftige Panelmodifikationen bei erhöhter Last; MCCBs sind teurer, ermöglichen aber im Laufe der Zeit eine einfachere Anpassung.
Regulatorische und Code-Anforderungen: MCBs folgen normalerweise IEC 60898-1 oder UL 489; MCCBs entsprechen in der Regel IEC 60947-2 oder UL 489, je nach Region und Anwendung. Bevor Sie sich also für einen Schutzschalter entscheiden, sollten Sie die Code-Anforderungen berücksichtigen, die seine Verteilung bestimmen.
Unterdimensionierung für künftiges Lastwachstum: Die Wahl eines Leistungsschalters, der genau für die heutige Last ausgelegt ist und keinen Spielraum für Erweiterungen bietet, zwingt später oft zu einer kostspieligen Aufrüstung des Schaltschranks
Ignorieren der Ausschaltkapazität zugunsten der Stromstärke allein: Ein Leistungsschalter kann die richtige Ampere-Nennleistung haben und dennoch katastrophal ausfallen, wenn seine Ausschaltkapazität nicht mit dem Fehlerstrom des Standorts übereinstimmt
Mischen inkompatibler Leistungsschaltertypen oder -marken in einem Schaltschrank: Die Koordination zwischen vor- und nachgeschalteten Geräten hängt von angepassten Auslösekurven ab; Eine inkonsistente Ausrüstung kann zu Fehlauslösungen oder, schlimmer noch, zu einem Mangel an selektiver Koordination führen
Fehlerstromberechnungen überspringen: Dies ist die häufigste Abkürzung, die dazu führt, dass unterbewertete Geräte installiert werden, oft unbemerkt von jemandem, bis ein echter Fehler vorliegt
Der Unterschied zwischen MCBs und MCCBs liegt in der Größenordnung und dem Bedarf. MCBs werden für Zweigstromkreise mit niedriger Stromstärke verwendet, die einen zuverlässigen Schutz erfordern, während MCCBs für Situationen mit höherer Stromstärke verwendet werden, in denen zusätzliche Funktionen erforderlich sind. Chinehow liefert eine komplette Reihe von Stromkreisschutzprodukten, die auf die Bedürfnisse von OEMs, Elektroinstallateuren und Systemintegratoren zugeschnitten sind.
Suchen Sie technischen Support oder eine maßgeschneiderte Lösung? Kontaktieren Sie noch heute unser Expertenteam, um Produktspezifikationen, Projektanforderungen oder OEM-Anpassungsoptionen zu besprechen. Wir helfen Ihnen gerne weiter.
Ein MCCB (Molded Case Circuit Breaker) und ein MCB (Miniatur Circuit Breaker) können sich nicht gegenseitig ersetzen, da sie für unterschiedliche Leistungsstufen, Größen und Fehlerkapazitäten gebaut sind.
Ja, MCBs (Miniatur-Leistungsschalter) und MCCBs (Molded Case Circuit Breakers) können zusammen in derselben Schalttafel verwendet werden, sofern die Schalttafel für die Aufnahme beider Schalttafeln ausgelegt ist.
Der maximale Standard-Dauerstromnennwert für einen Miniatur-Leistungsschalter (MCB) beträgt 125 Ampere (A).
Ja, Kompaktleistungsschalter (MCCBs) erfordern mehr geplante Wartung und regelmäßige Inspektionen als Miniaturleistungsschalter (MCBs).
