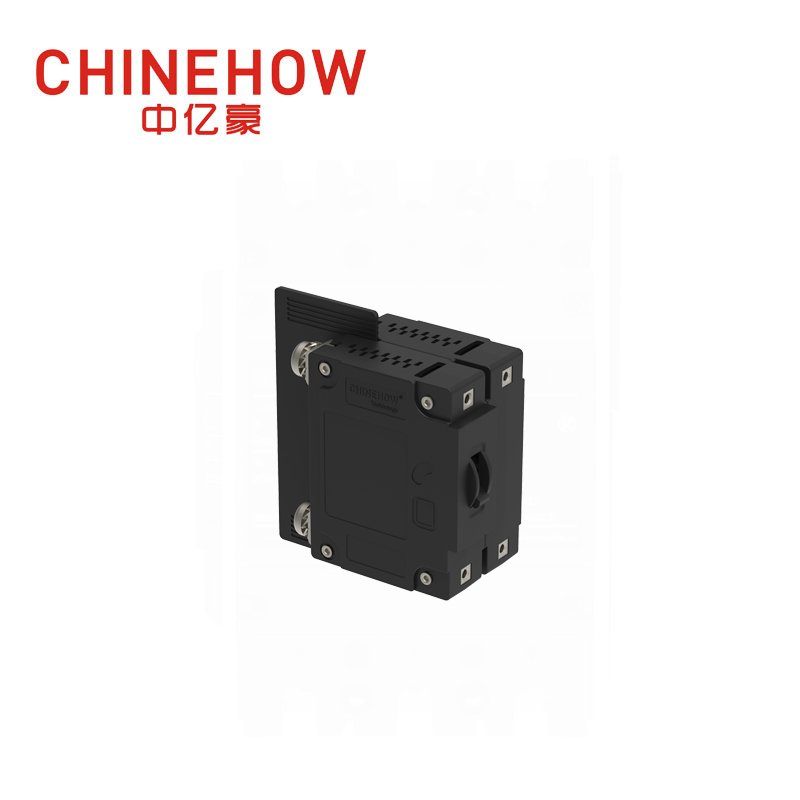

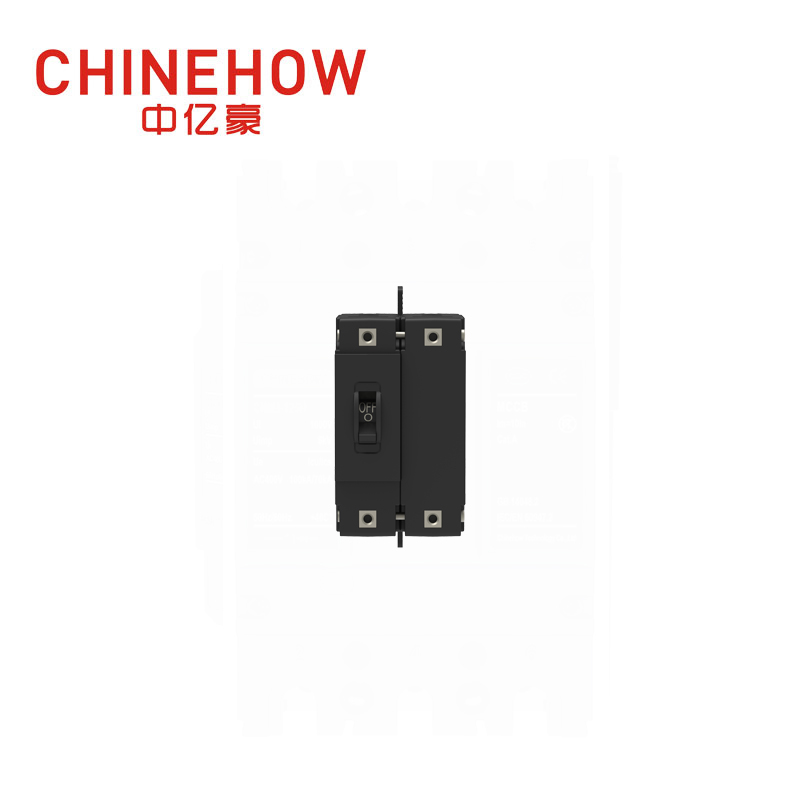

CVP-FR Hydraulischer magnetischer Leistungsschalter Kurzer Griffbetätiger mit M5-Schraube 2P mit Klemmenbarrieren

Polzahl 1,2,3,4 Pole (optional)
AKTUELL
BEWERTUNGEN

Wechselstrom 0,1–125 A (1 Pol), 0,5–100 A (2, 3 und 4 Pole)
Gleichstrom 0,1–100 A (1, 2, 3 und 4 Pole), 175 A, 250 A



MAXIMAL
STROMSPANNUNG

250 V Wechselstrom, 277/480 V Wechselstrom, 50/60 Hz,
240 V Wechselstrom, 50/60 Hz (UL489); 80 V Gleichstrom

SPANNUNGSSPULE 6 V DC, 12 V DC; 120 V AC
HILFSSCHALTER
BEWERTUNG

SPDT;7A,250V AC,7A(Res),28V DC,4A(Ind)0,25A-28V DC,0,1A-125V AC
ISOLATIONSWIDERSTAND ≥100 MΩ bei 500 V DC
DIELEKTRISCHE STÄRKE 1500 V, 50/60 Hz zwischen den Klemmen für Strom 50/60 Hz
WIDERSTAND/
IMPEDANZ

Der Wert zwischen Leitung und Lastklemme im EIN-Zustand
AUSDAUER Die mechanische Lebensdauer beträgt 10.000 Zyklen (6 mal Betrieb pro Minute) und die elektrische Lebensdauer beträgt 6.000 Zyklen bei Nennstrom und -spannung
TRIP-FREE Der Leistungsschalter wird im Inneren ausgelöst, selbst wenn der Griff bei Überlastung zwangsweise in der EIN-Position gehalten wird
AUSLÖSEANZEIGE Der Griff befindet sich bei Überlastung in der AUS-Position. Bei mittlerer Fahrt befindet sich der Griff bei Überlastung in der mittleren Position
Alle KURVEN Die gezeigten Kurvendaten stellen das Ansprechverhalten des Unterbrechers bei einer Umgebungstemperatur von 25 °C (77 °F) ohne Vorbelastung dar.Unterbrecher werden in der Standard-Wandmontageposition montiert.Bei Nennströmen von 50 A und weniger beträgt die minimale Einschaltimpulstoleranz das 12-fache des Nennstroms bei Standardverzögerungen und das 25-fache des Nennstroms bei hohen Einschaltverzögerungen.Diese Werte basieren auf einem 60 Hz 1/2 Zyklus, 8,33 ms Impuls.Hohe Einschaltverzögerungen sollten für Anwendungen mit hohen anfänglichen Stoßströmen von kurzer Dauer sein, wie z. B. Schaltnetzteile, hochkapazitive Lasten und Transformatorlasten.
TEMPERATURBETRIEB -40℃ bis +85℃
EMPFOHLENES DREHMOMENT #6-32 oder M3 Montageeinsätze 0,8-1,0 Nm;#8-32 oder M4 Schraubklemmen 1,4-1,7 Nm;#10-32 oder M5 Schraubklemmen 1,7-2,3 Nm;#1/4-20 oder M6 Schraubklemmen 3,4-4,0 Nm
MAXIMALE STANGEN 4 Pole
MONTAGETYP M3-Schraube, 6-32-Schraube (optional)
ANSCHLÜSSE M5-Bolzen, M6-Bolzen, Einsteck-, Schraub-, Doppel- (QC), Clip-Anschlüsse (optional)
BETÄTIGER langer Griff, Winkelwippe, Flachwippe, Flachwippe (mit Schloss) (optional)
GEHÄUSEFARBE schwarz
STANDARD EN60934, UL1077, GB17701, UL489A
