| Anzahl der Stangen | 1,2,3,4 Pole |
| AKTUELL | Wechselstrom 0,1–32 A (1, 2, 3 und 4 Pole)
|
| MAXIMAL | 250 V Wechselstrom, 277/480 V Wechselstrom, 50/60 Hz, |
| SPANNUNGSSPULE | 6 V Gleichstrom, 12 V Gleichstrom, 120 V Wechselstrom |
| HILFSSCHALTER | SPDT;7A,250V AC,7A(Res),28V DC,4A(Ind)0,25A-28V DC,0,1A-125V AC |
| ISOLATIONSWIDERSTAND | ≥100 MΩ bei 500 V DC |
| DIELEKTRISCHE STÄRKE | 1500 V, 50/60 Hz zwischen den Klemmen für Strom 50/60 Hz |
| WIDERSTAND/ | Der Wert zwischen Leitung und Lastklemme im EIN-Zustand |
| AUSDAUER | Die mechanische Lebensdauer beträgt 10.000 Zyklen (6 mal Betrieb pro Minute) und die elektrische Lebensdauer beträgt 6.000 Zyklen bei Nennstrom und -spannung |
| REISEFREI | Der Leistungsschalter wird im Inneren ausgelöst, selbst wenn der Griff bei Überlast gewaltsam in der EIN-Position gehalten wird |
| AUSLÖSEANZEIGE | Der Griff befindet sich bei Überlastung in der AUS-Position. Bei mittlerer Fahrt befindet sich der Griff bei Überlastung in der mittleren Position |
| Alle KURVEN | Die gezeigten Kurvendaten stellen das Ansprechverhalten des Leistungsschalters bei einer Umgebungstemperatur von 25 °C (77 °F) ohne Vorspannung dar.Unterbrecher werden in der Standard-Wandmontageposition montiert.Bei Nennströmen von 50 A und weniger beträgt die minimale Einschaltimpulstoleranz das 12-fache des Nennstroms bei Standardverzögerungen und das 25-fache des Nennstroms bei hohen Einschaltverzögerungen.Diese Werte basieren auf einem 60 Hz 1/2 Zyklus, 8,33 ms Impuls.Hohe Einschaltverzögerungen sollten für Anwendungen mit hohen anfänglichen Stoßströmen von kurzer Dauer sein, wie z. B. Schaltnetzteile, hochkapazitive Lasten und Transformatorlasten. |
| TEMPERATURBETRIEB | -40℃ bis +85℃ |
| EMPFOHLENES DREHMOMENT | #6-32 oder M3 Montageeinsätze 0,8-1,0 Nm;#8-32 oder M4 Schraubklemmen 1,4-1,7 Nm;#10-32 oder M5 Schraubklemmen 1,7-2,3 Nm;#1/4-20 oder M6 Schraubklemmen 3,4-4,0 Nm |
| MAXIMALE STANGEN | 4 Pole |
| ANSCHLÜSSE | Aufdrehen, Einschrauben, Bus Einschrauben |
| AKTUATOR | langer Griff, kurzer Griff |
| FARBE DES GEHÄUSES | Schwarz |
| STANDARD | EN60934, UL1077, GB17701, UL489A |
| Menge: | |
|---|---|

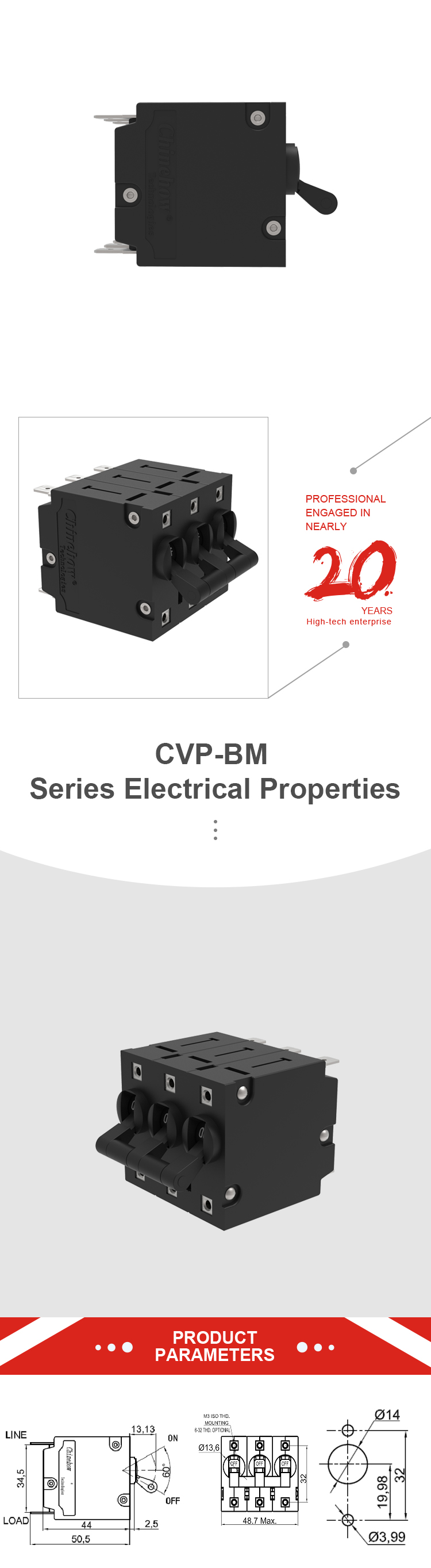

CVP-BM
